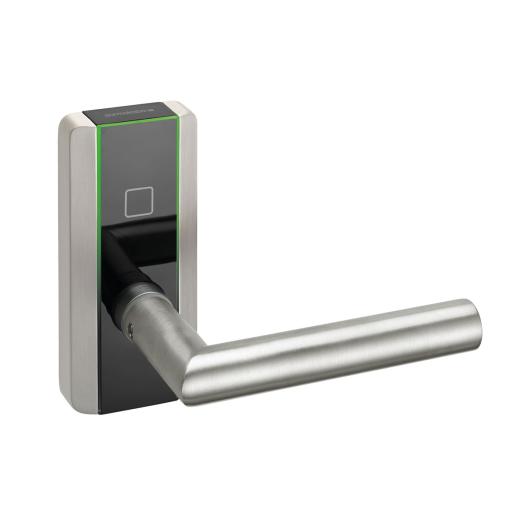

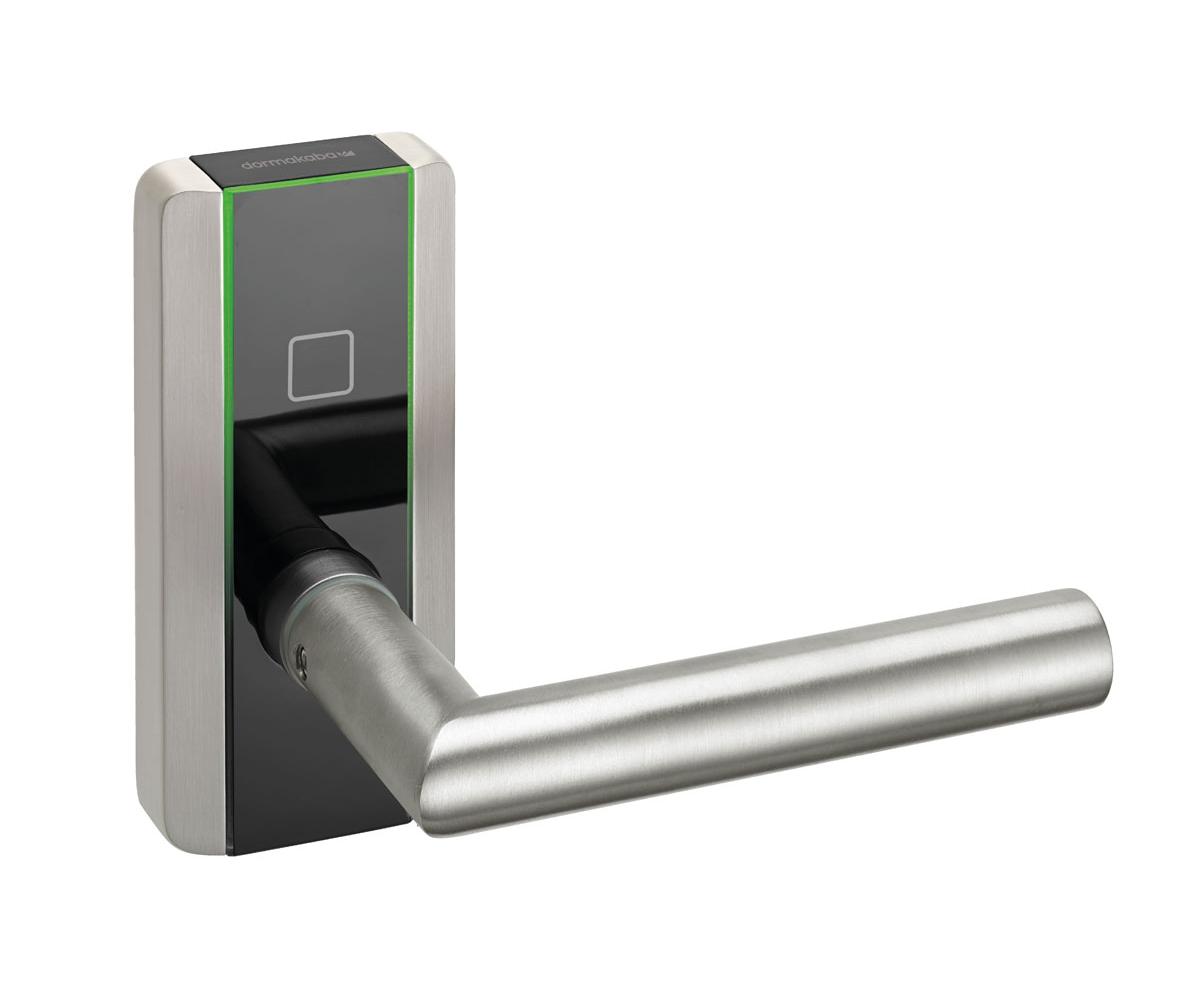

dormakaba evolo c-lever compact K6 -SL1 - schwarz

evolo - Die HighTec Serie von dormakaba

Der völlig neu konzipierte elektronische Türdrücker von dormakaba evolo c-lever compact Mifare ist ein elektronischer Türdrücker mit integrierter Kupplung.
Dieser ausgereifte und robuste elektronische Beschlag besticht durch Benutzerfreundlichkeit im klassischen Design. Die Drückergarnitur eignet sich für die Montage an vorbereiteten Türen für horizontale Rosettenbeschläge und ist unabhängig von Schloss und Zylinder.

Bitte beachten Sie, dass zur Programmierung des c-lever compact eine Programmierkarte nötig ist. Wenn 2 oder mehr dormakaba evolo Komponenten (Digitalzylinder, Dualzylinder, c-lever, Halbzylinder, etc.) gewählt werden, können diese mit einer Programmierkarte programmiert werden.

Für die Auswahl des richtigen c-lever compact sind 4 Optionen zur Auswahl nötig:
1. Option: Sie können zwischen 4 Drückerwarianten wählen
2. Option: Sie können auch für die Innenseite denselben Drücker auswählen
3. Option: für welche Türstärke (TS) soll der c-lever compact passen?
4. Option: welche Stärke hat der Dorn (Vierkant am Türdrücker, der durch die Tür geht)?

Zur Ansicht der Maßzeichnung klicken Sie bitte auf nachfolgende Zeichnung.

1. Option - Drückervarianten

HL			HD
HA			HN

2. Option - Innendrücker

Der c-lever compact wird nur als Aussendrücker geliefert. Wenn Sie denselben Innendrücker wünschen, können Sie diesen oben auswählen.


3. Option - Türstärke

Die Standardausstattung des c-lever compact ist für Türen mit einer Türstärke (TS) von 38 - 50 mm geeignet. Die Türstärke ist die "Dicke" des Türblattes, das ohne Beschläge und ohne hervorstehenden Schließzylinder gemessen wird. Es können über die Auswahl auch weitere Türstärken bis 94 mm gewählt werden.

Für die Auswahl der Türstärke sind folgende Varianten möglich:

Option 50: Türstärke 38 - 50 mm (Standard)
Option 61: Türstärke 50 - 61 mm
Option 72: Türstärke 61 - 72 mm
Option 83: Türstärke 72 - 83 mm
Option 94: Türstärke 83 - 94 mm


4. Option - Vierkant

Der übliche Dorn (Vierkant am Türgriff) hat eine Stärke von 8 mm. Darüber hinaus sind weitere Stärken wählbar.
Für die Auswahl des Dorns (DS) sind folgende Varianten möglich:
8 mm Vierkant (Standard) für Innentüren
10 mm Vierkant für Aussentüren
7 mm Vierkant
9 mm Vierkant
8,5 mm Vierkant (für Österreich)


?Energieeffiziente Elektronik erkennt die RFID-Zutrittsmedien, prüft deren Berechtigung und gibt die Türen zur Öffnung frei. Die Elektronik ist besonders leistungsfähig und dabei gleichzeitig sehr energieeffizient. Die Ausführungen Digitalzylinder, Digital-Dualzylinder, Digital-Halbzylinder, c-lever Beschlag" und c-lever compact" bieten für jede Türsituation die optimale Lösung.

Der evolo c-lever compact ist mit den Komponenten der evolo Serie wahlweise kombinierbar. Der evolo c-lever compact ist auch als einzelne Komponente einsetzbar. Dieses neue System dormakaba evolo ermöglicht auch zu einem späteren Zeitpunkt die Komponenten der dormakaba evolo Serie hinzuzufügen.


Ausführungen Standard

• Beschläge in Edelstahl
• Antennenabdeckungen in Kunststoff
• Leuchteinheit rot/grün leuchtend

Technische Daten

Batterie: 2 x 1,5 V, Typ AAA Lithium

Lieferumfang:
1 dormakaba c-lever compact, Aussenbeschlag
1 Dorn u. Befestigungsmaterial
1 Kurzanleitung
