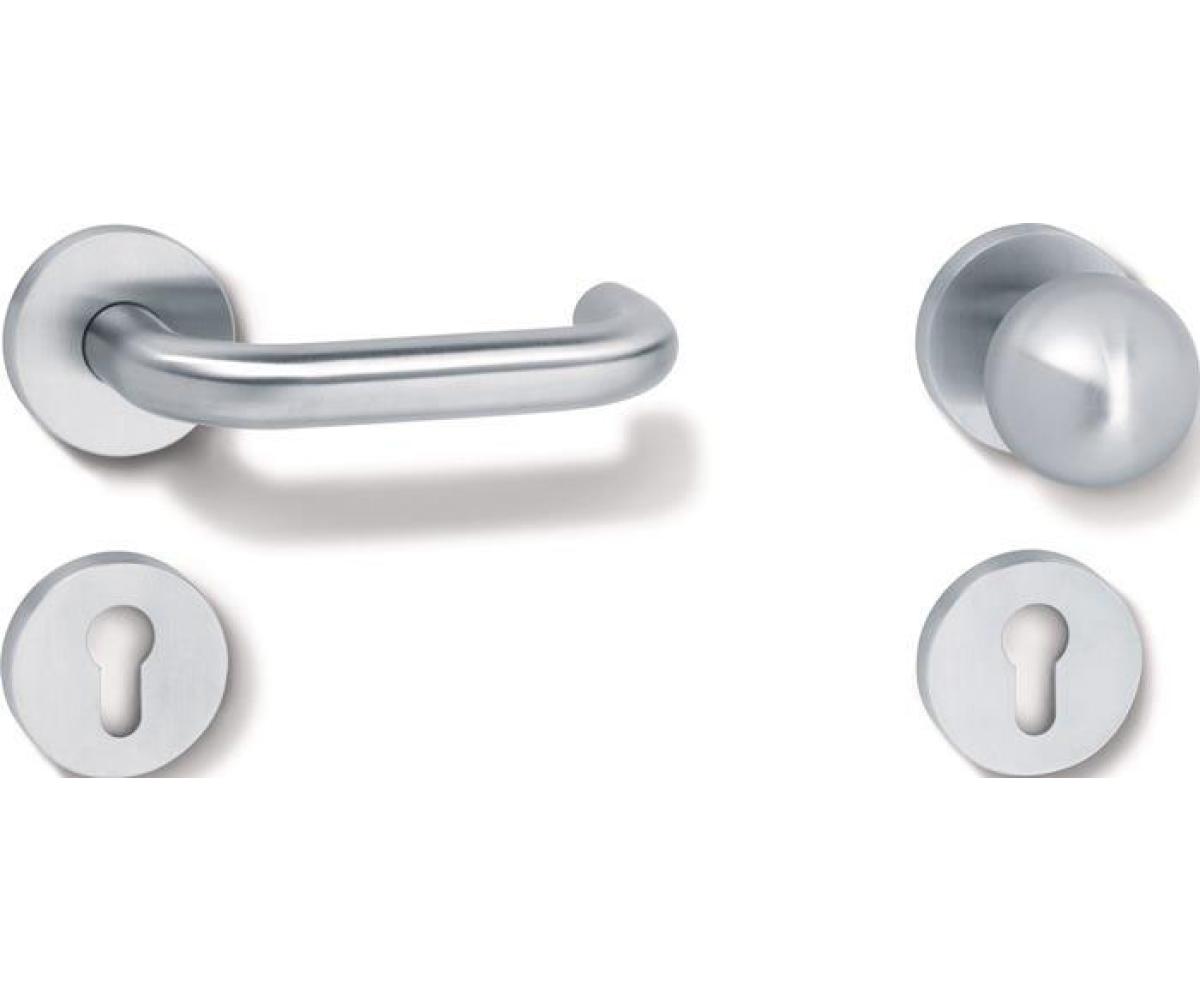

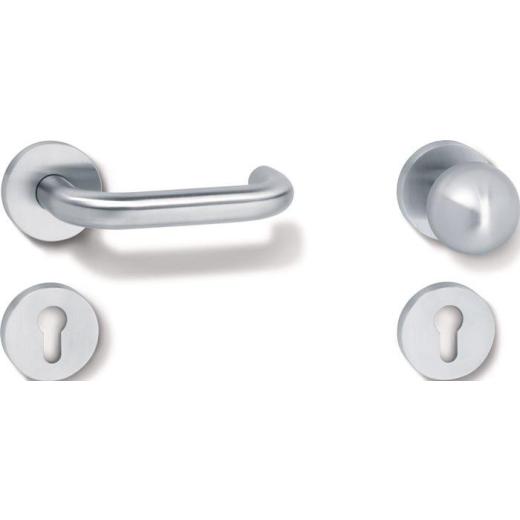

HEWI FS-Garnitur 111XAH13.139 VA XA D/K TS 48,1-58,0 mm PZ rund DIN L/R

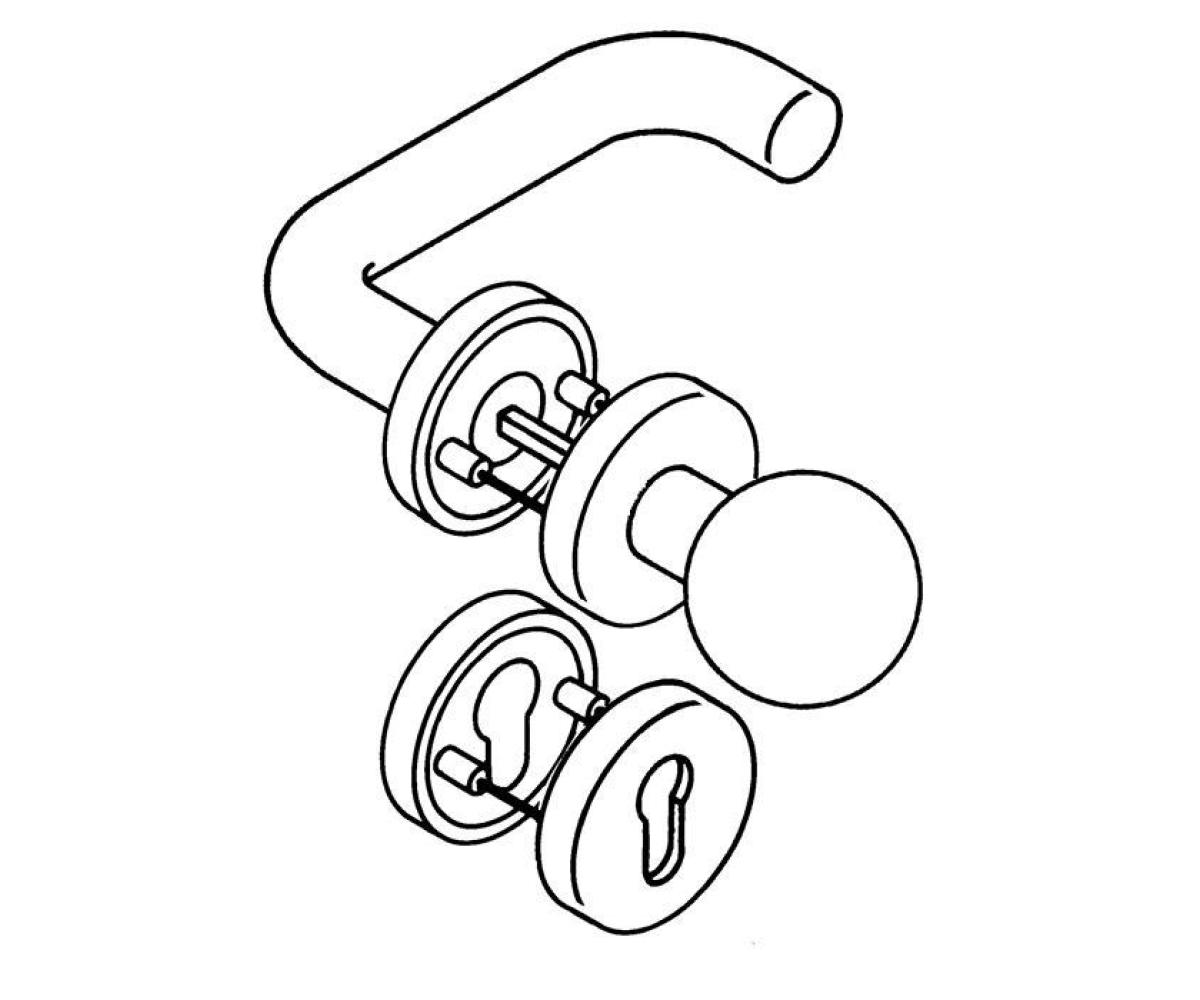

Wechselgarnitur 111XAH13.139 in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 · aus Edelstahl · bestehend aus: Knopf Modell 109X aus Edelstahl und Türdrücker Modell 111X... aus Edelstahlrundrohr (1.4301) · Durchmesser 21,3 mm mit 1,5 mm Wandstärke · mit Ansatzführung und Rastnut · mit Gewindestift M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt · der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040 · Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile · die Rastung kann mittels Demontageschlüssel wieder gelöst werden · Rosetten 305.21X... und 306.23X... · Unterkonstruktion 305.21X... in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel-Oberfläche für optimalen Korrosionsschutz · integriertes Hochhaltemodul mit Federunterstützung - DIN links und DIN rechts verwendbar - zur Unterstützung des Schlosses für eine längere Lebensdauer · Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten · verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen · Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke · Oberfläche matt geschliffen · ausgelegt und geprüft für den Objektbereich · Gebrauchskategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm · nach DIN 18273

Weitere technische Eigenschaften
· Ergänzung: D/K · Lagerung: fest - fest/drehbar · Vierkant: 9mm

Technische Daten

Ausführung	Wechselgarnitur
Oberfläche	matt
Material	Edelstahl
für Türstärke	48,1 - 58,0 mm
Zulassung	DIN EN 179
Anschlagrichtung	DIN links / rechts
Lochung	PZ
Gebrauchskategorie	4
Stift	Vollstift
Befestigungstechnik	H-Technik
Abdeckung	rund
Schildstärke	10,5 mm

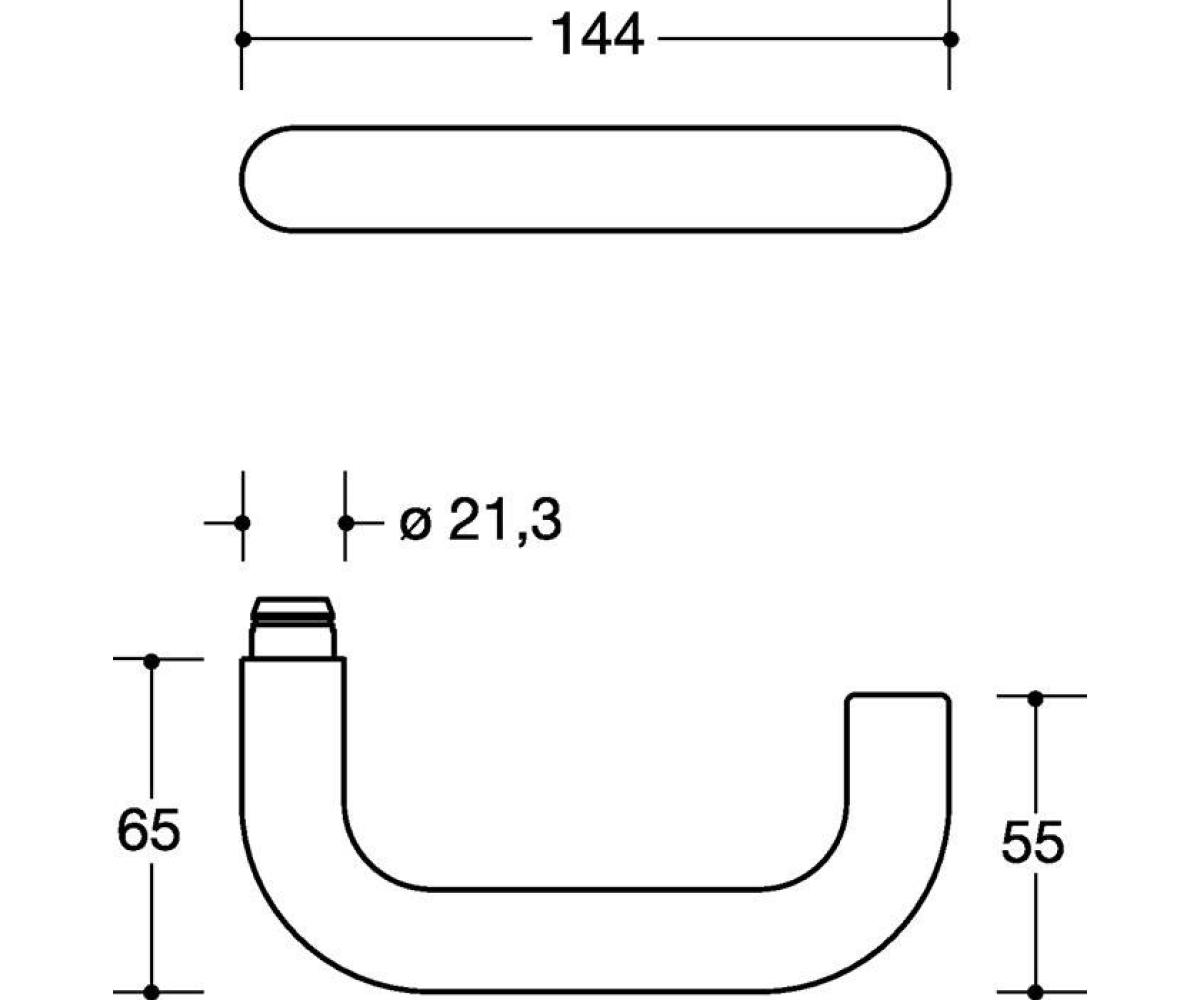

Drückerlänge	144 mm
Drückerbefestigung	Wechselstift
Drückertiefe	65 mm
Form	Kugel-Knopf
Marke	HEWI
Farb-Nr.	XA
Norm	DIN 18273
Modell	111XAH13.139
