HEWI Rosetten-Drückergarnitur 111R03.133 Kunststoff 90 rund PZ DIN L/R KGL D/K

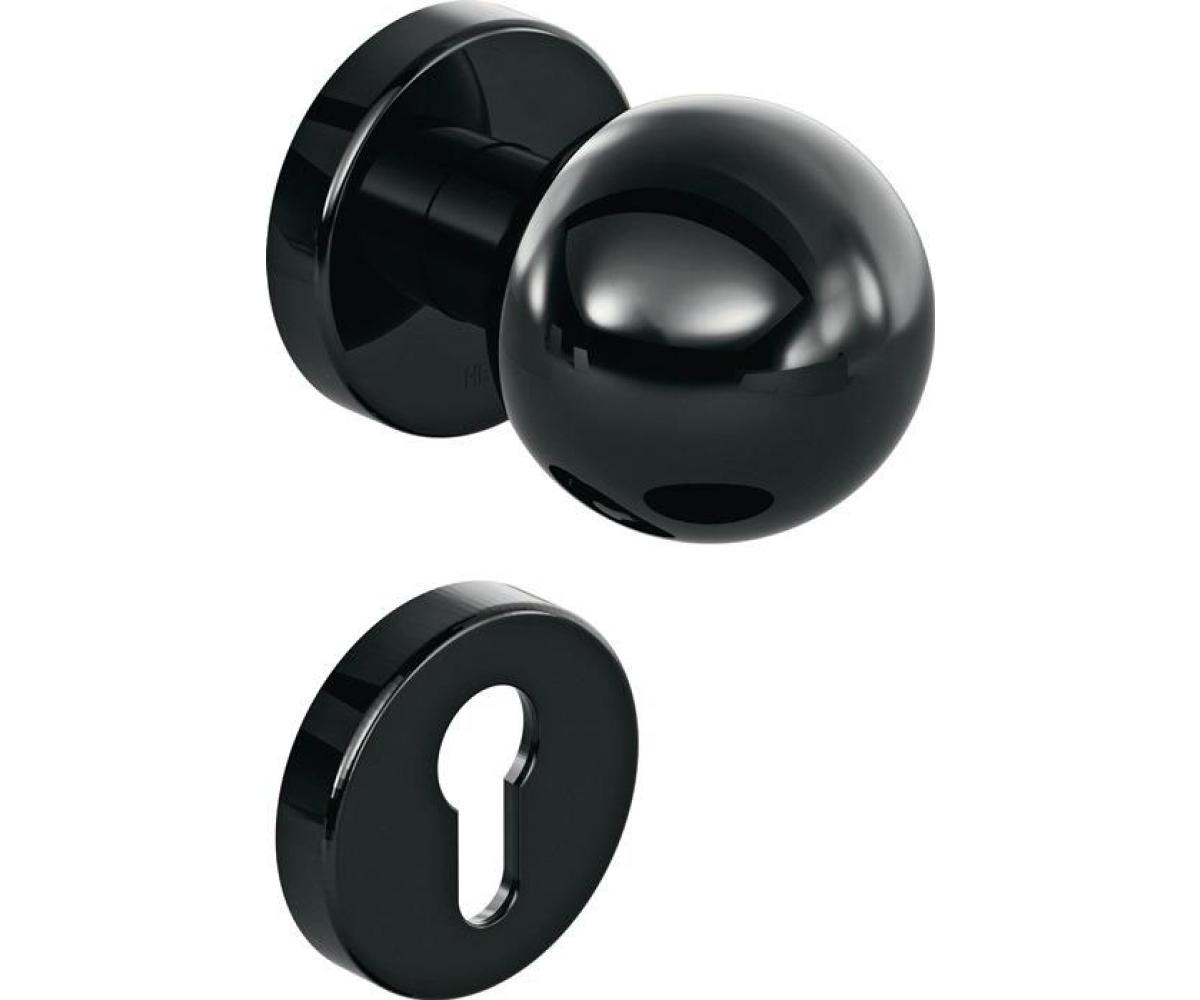

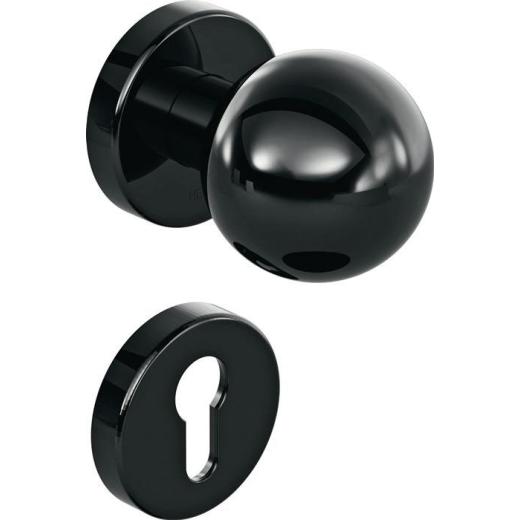

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzer-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm, für Türstärke 38-48 mm · Drückerlänge 138 mm · Wechselgarnitur

Weitere technische Eigenschaften
· Befestigungssystem: R-Technik · Nockenabstand: 38mm

Technische Daten

Material	Kunststoff
Ausführung	Wechselgarnitur
Oberfläche	90 tiefschwarz
Form	U-Form
Lochung	PZ
Farb-Nr.	90
für Türstärke	38-48 mm
Vierkant	8 mm
Gebrauchskategorie	4
Schildstärke	10,5 mm

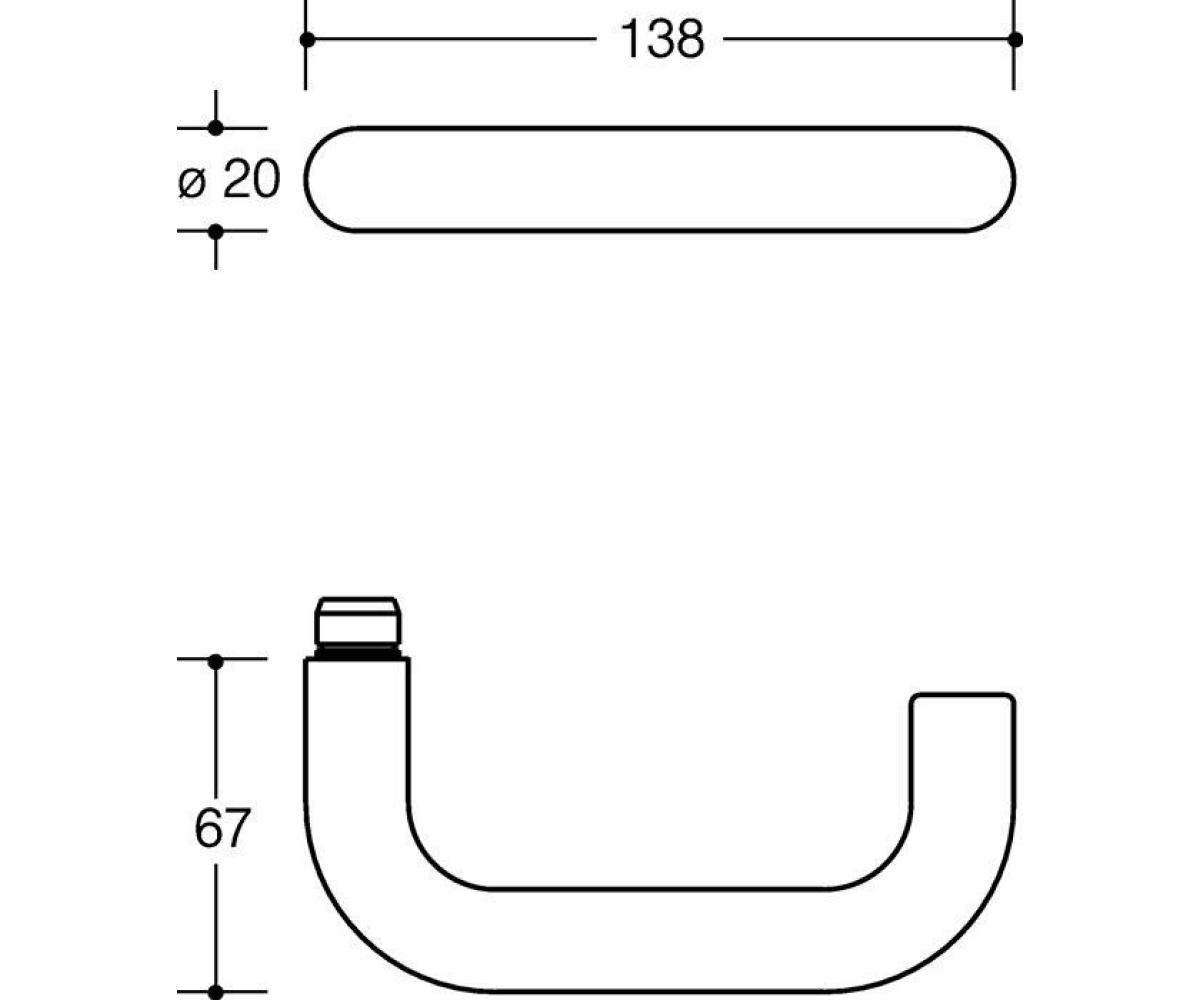

Drückerlänge	138 mm
Ergänzung	D/K
Drückertiefe	65,5 mm
Knopf	Kugel
Anschlagrichtung	DIN links / rechts
Rosetten-Ø	55 mm
Norm	DIN 1906
Modell	111R03.133
Marke	HEWI
