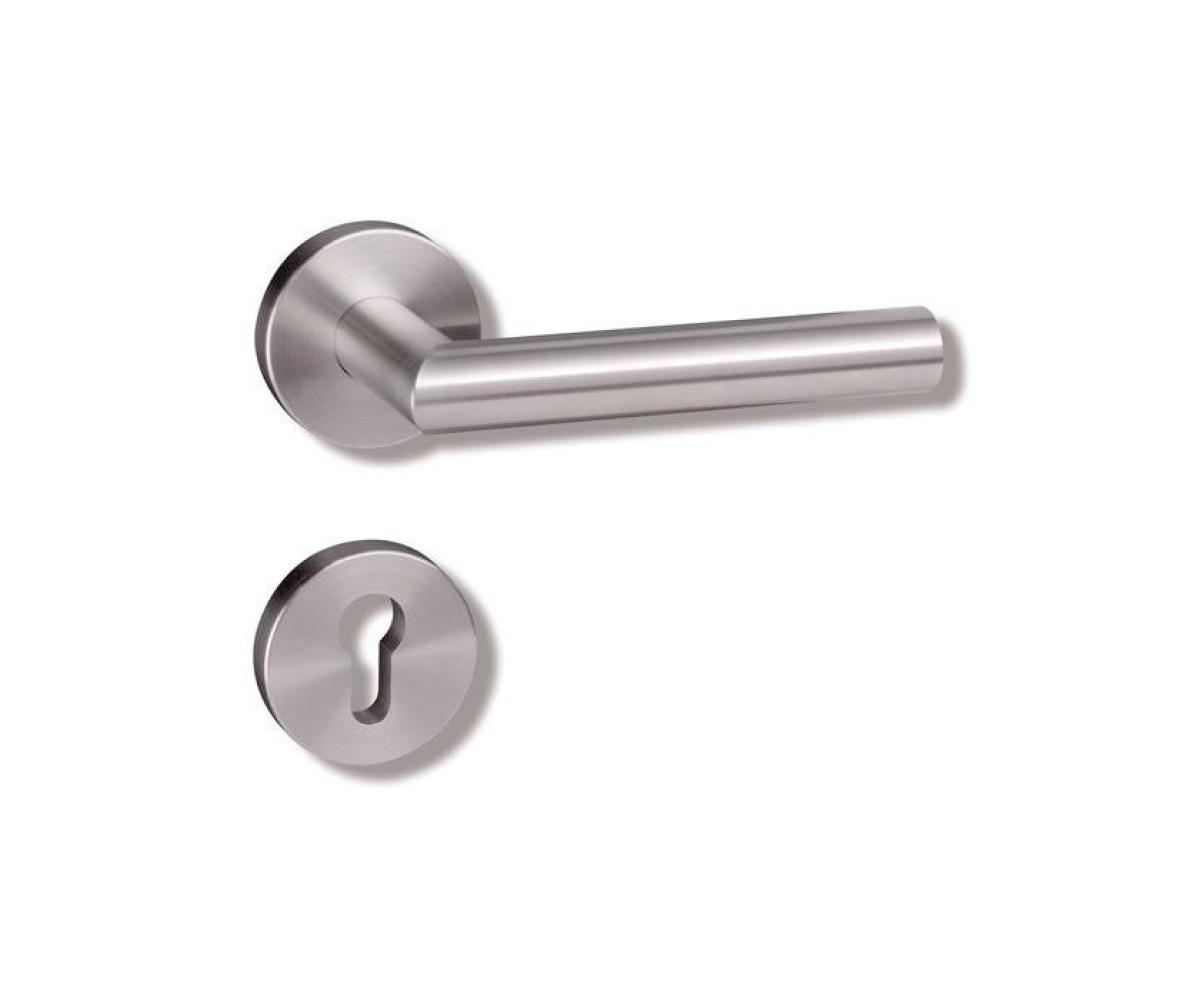

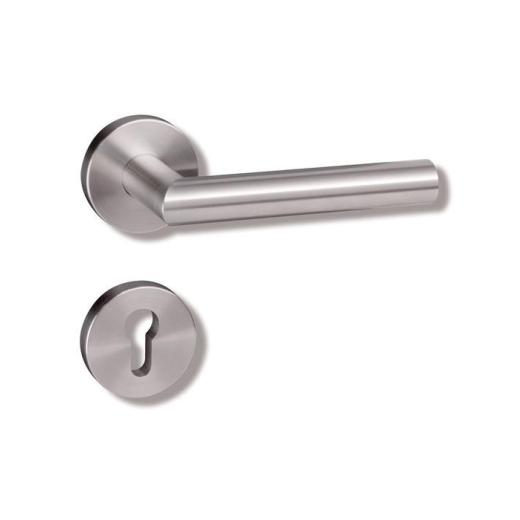

HEWI Rosetten-Drückergarnitur 162XAH01.230 VA XA PZ-PZ DIN L/R

in H-Technik nach DIN 18255 und DIN EN 1906 · aus Edelstahl · Oberfläche matt geschliffen · bestehend aus: Türdrücker 162XAH, Durchmesser 21,3 mm, Rundrosetten 305.21XAH und 306.23XA · mit integriertem Hochhaltemodul mit Federunterstützung · Gebrauchskategorie: Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen!

Weitere technische Eigenschaften
· Befestigungssystem: verdeckte Verschraubung · Nockenabstand: 38mm

Technische Daten

Material	Edelstahl
Ausführung	Drückergarnitur
Oberfläche	matt
Lochung	PZ
Farb-Nr.	XA
für Türstärke	38,1 - 48,0 mm
Vierkant	8 mm
Gebrauchskategorie	4
Drücker-Ø	21,3 mm
Schildstärke	10,5 mm
Drückerlänge	135 mm
Drückertiefe	62 mm
Anschlagrichtung	DIN links / rechts
Rosetten-Ø	55 mm
Norm	DIN 1906
Lagerung	wartungsfreies Gleitlager
Modell	162XAH01.230
Marke	HEWI
