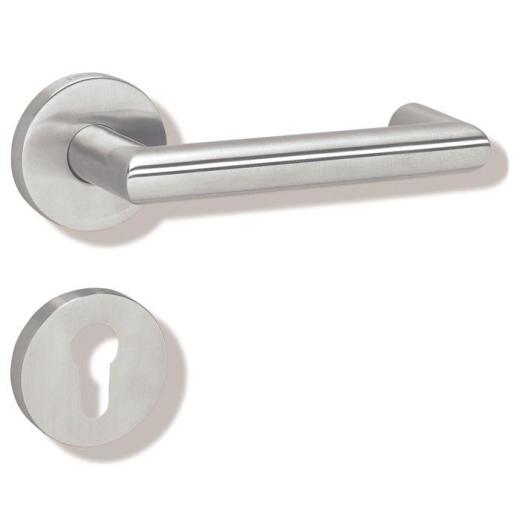

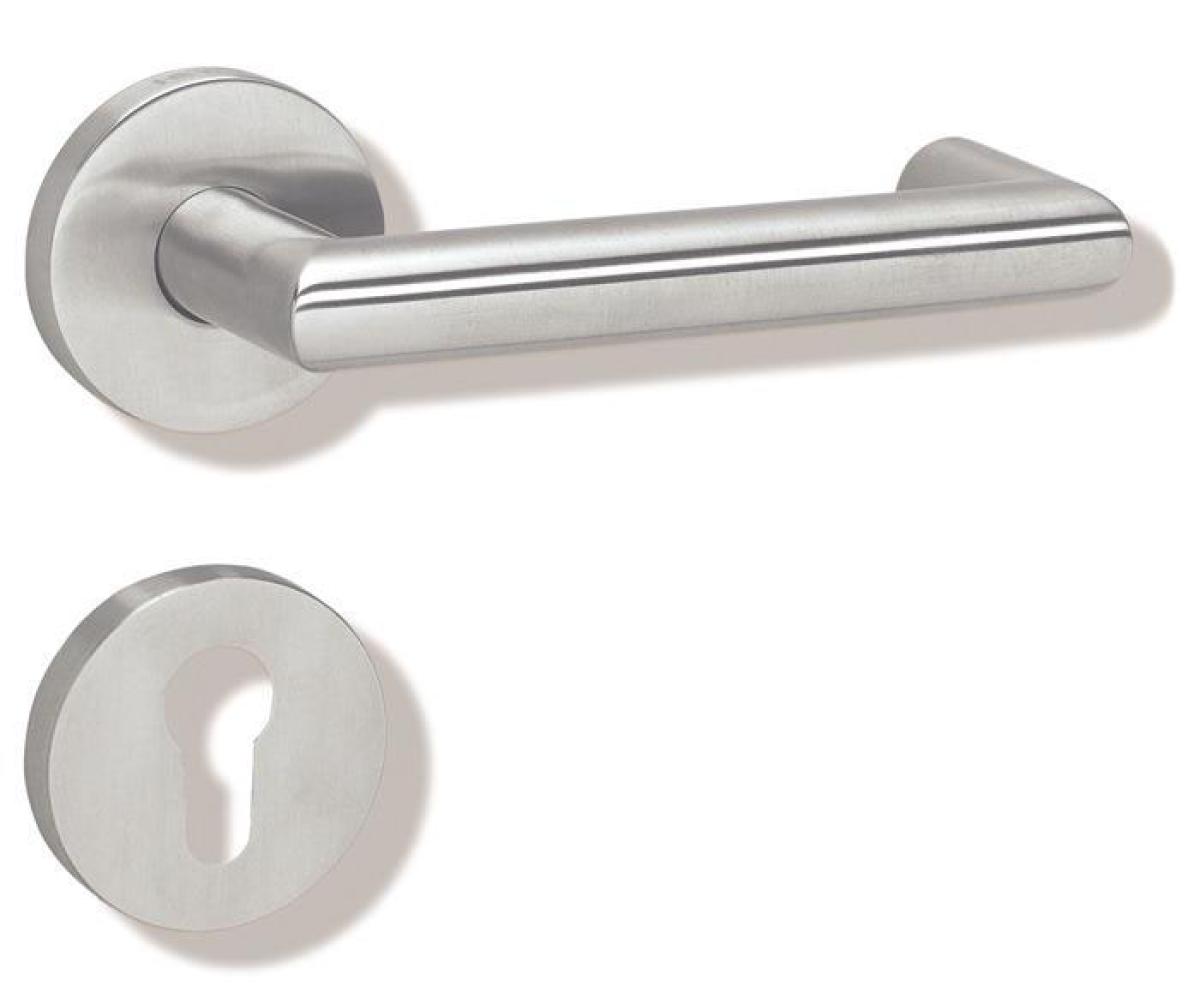

HEWI Rosetten-Drückergarnitur 162XAH01.530 VA XA PZ DIN L/R

Zimmergarnitur in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Türdrücker Modell 165X aus Edelstahlrundrohr im Gehrungsschnitt (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179. Oberfläche matt geschliffen Rosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm Benutzerkategorie: Klasse 4 Dauerhaftigkeit: Klasse 7 Türmasse: keine Klassifizierung festgelegt Feuerbeständigkeit: Klasse 0 Sicherheit: Klasse 1 Korrosionsbeständigkeit: Klasse 4 Einbruchssicherheit: Klasse 0 Ausführungsart: A Artikel: HEWI 162XAH01.530

Weitere technische Eigenschaften
· Befestigungssystem: verdeckte Verschraubung · Nockenabstand: 38mm

Technische Daten

Material	Edelstahl
Ausführung	Drückergarnitur
Oberfläche	matt
Lochung	PZ
Farb-Nr.	XA
für Türstärke	38,1 - 48,0 mm
Vierkant	8 mm
Gebrauchskategorie	4

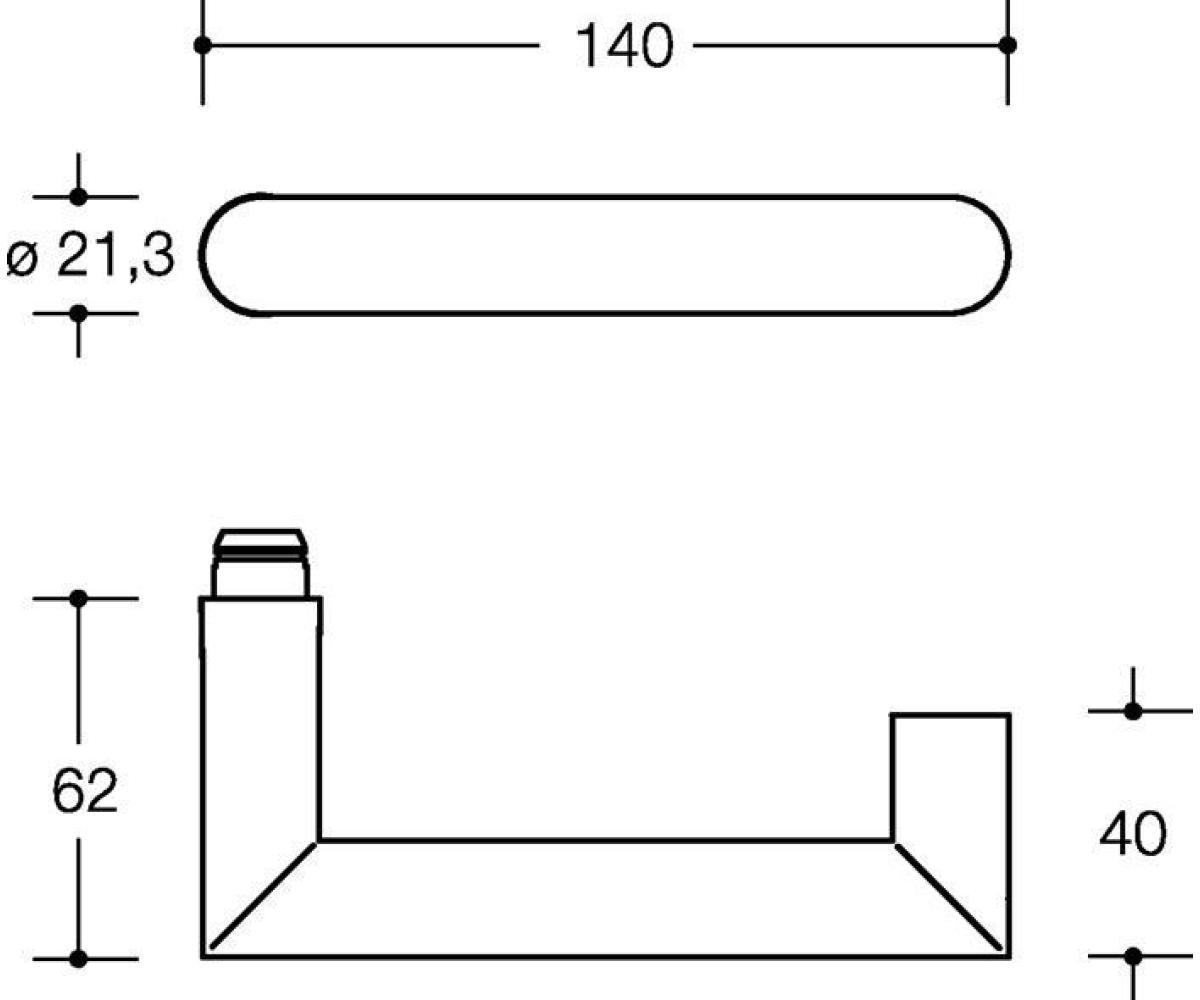

Drücker-Ø	21,3 mm
Schildstärke	10,5 mm
Drückerlänge	140 mm
Drückertiefe	62 mm
Anschlagrichtung	DIN links / rechts
Rosetten-Ø	55 mm
Norm	DIN 1906
Lagerung	wartungsfreies Gleitlager
Modell	162XAH01.530
Marke	HEWI
