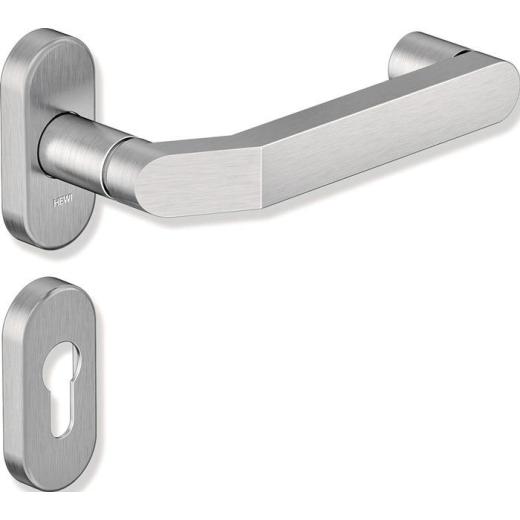

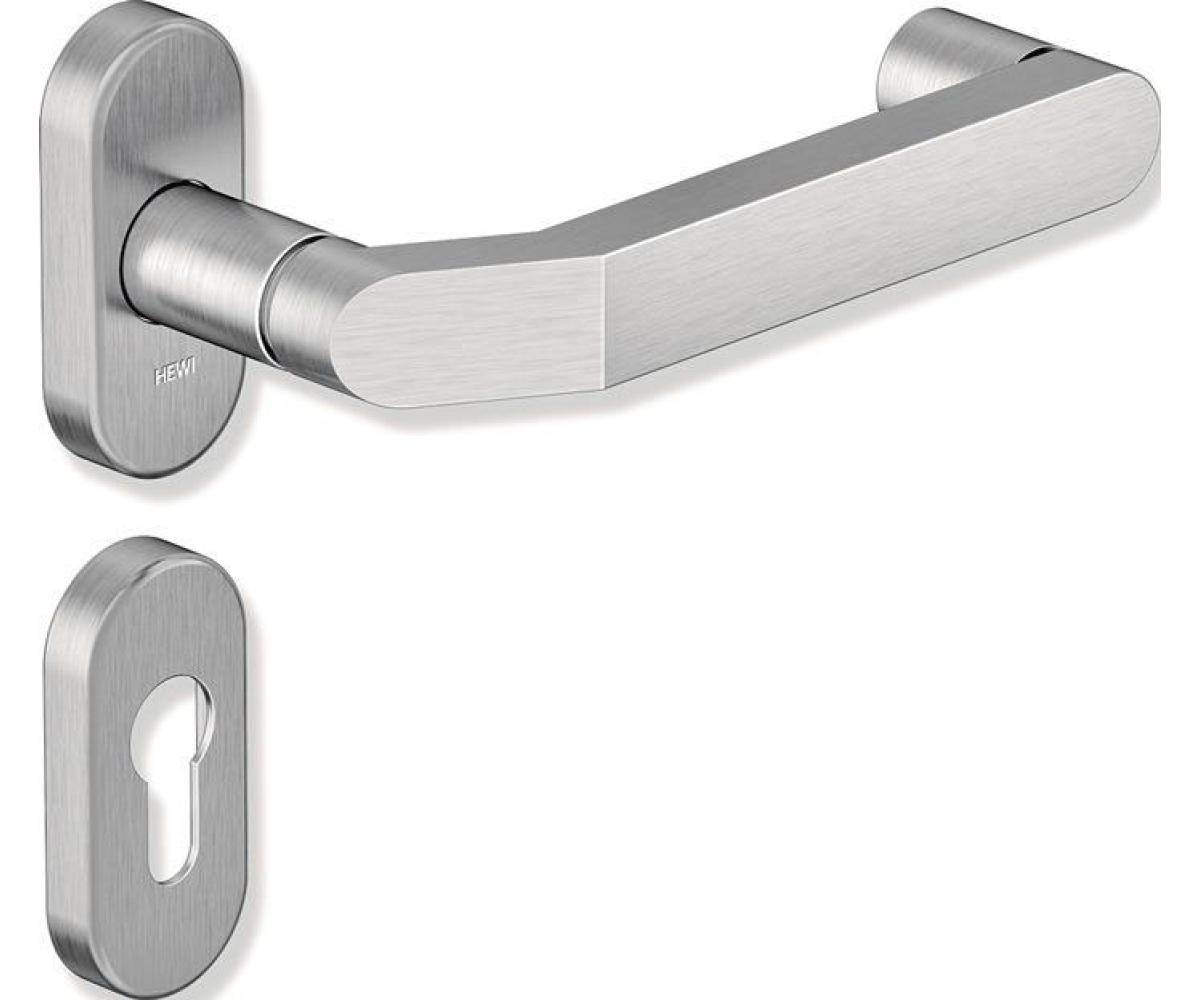

HEWI Rosetten-Drückergarnitur 270XAH01.340 VA ov.PZ DIN L/R D/D

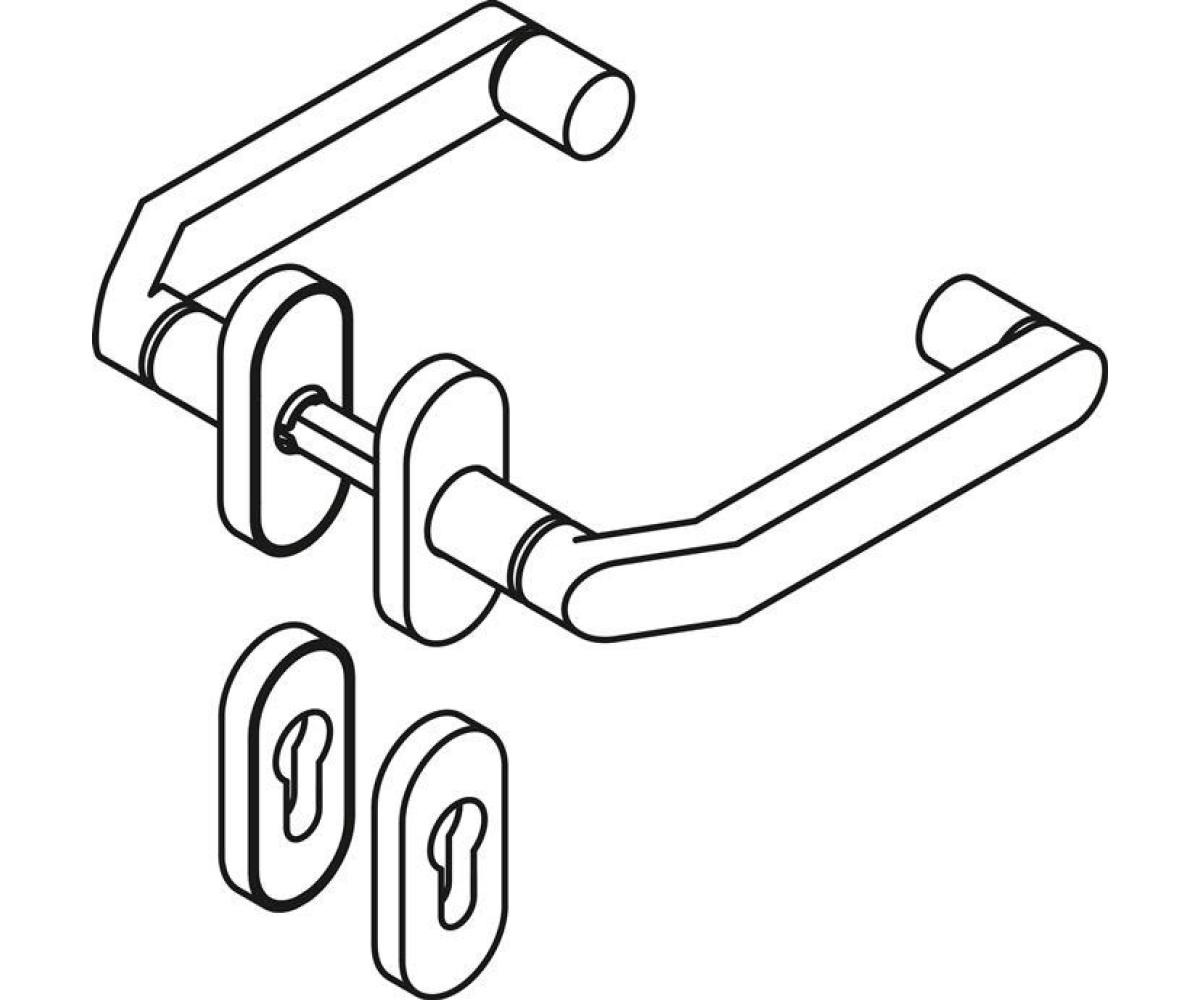

in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, Overfläche matt geschliffen, bestehend aus: Türdrücker Modell 273X... aus Edelstahl (1.4301), Ansatz-Durchmesser 21,3 mm, mit Ansatzführung und Rastnut, mit Gewindestift M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Der Drücker erfüllt die Richtlinien des Bundesverbandes der Unfallkassen e. V. (BUK) - Sicherheitsabstand zur Schließkante 25 mm. Der Drücker erfüllt die Vorgaben der DIN EN 179. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Rosetten 315.21X... und 316X..., Unterkonstruktion 315.21X... in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel-Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Rosetten-Abdeck-Kappe, oval, aus Edelstahl (1.4301), Durchmesser 55 mm, 12 mm hoch, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm, für Türstärke 38-48 mm · Drückerlänge 155 mm · Rahmentürgarnitur

Weitere technische Eigenschaften
· Befestigungssystem: H-Technik

Technische Daten

Material	Edelstahl
Ausführung	Rahmentürgarnitur
Oberfläche	matt geschliffen
Form	oval
Lochung	PZ
für Türstärke	38-48 mm
Vierkant	8 mm
Gebrauchskategorie	4
Schildstärke	10,5 mm

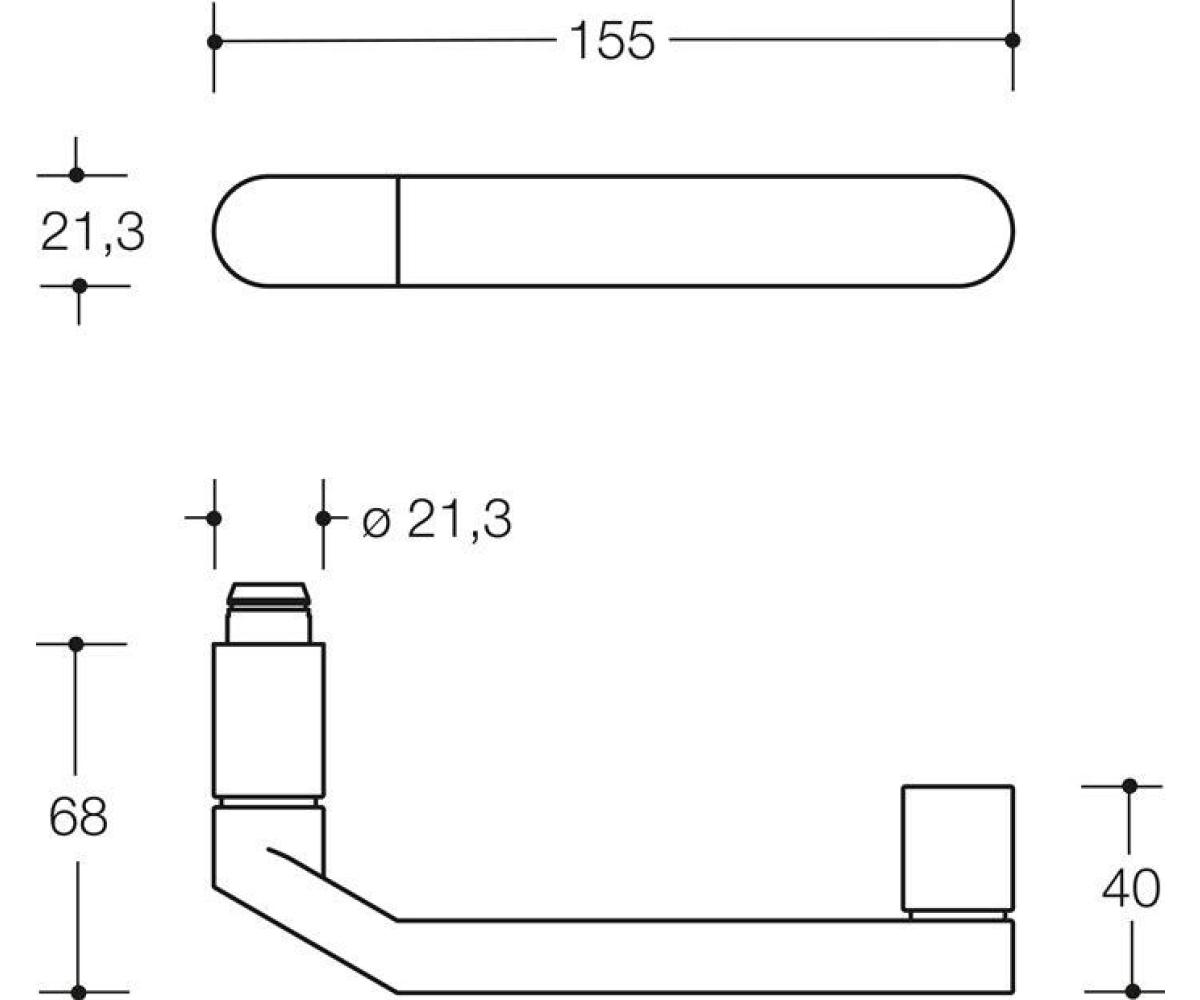

Drückerlänge	155 mm
Ergänzung	D/D
Drückertiefe	68 mm
Anschlagrichtung	DIN links / rechts
Rosetten-Ø	55 mm
Norm	DIN EN 179
Modell	270XAH01.340
Marke	HEWI
