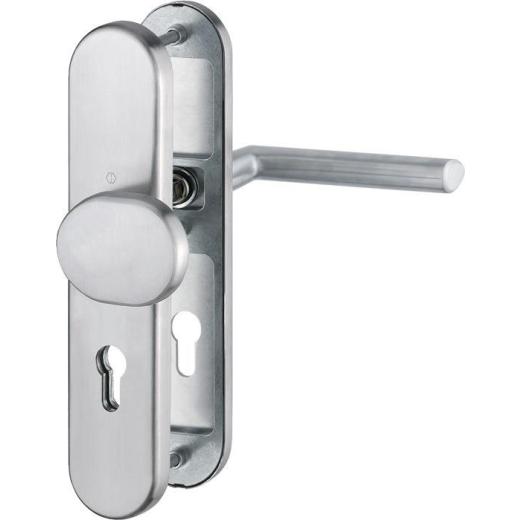

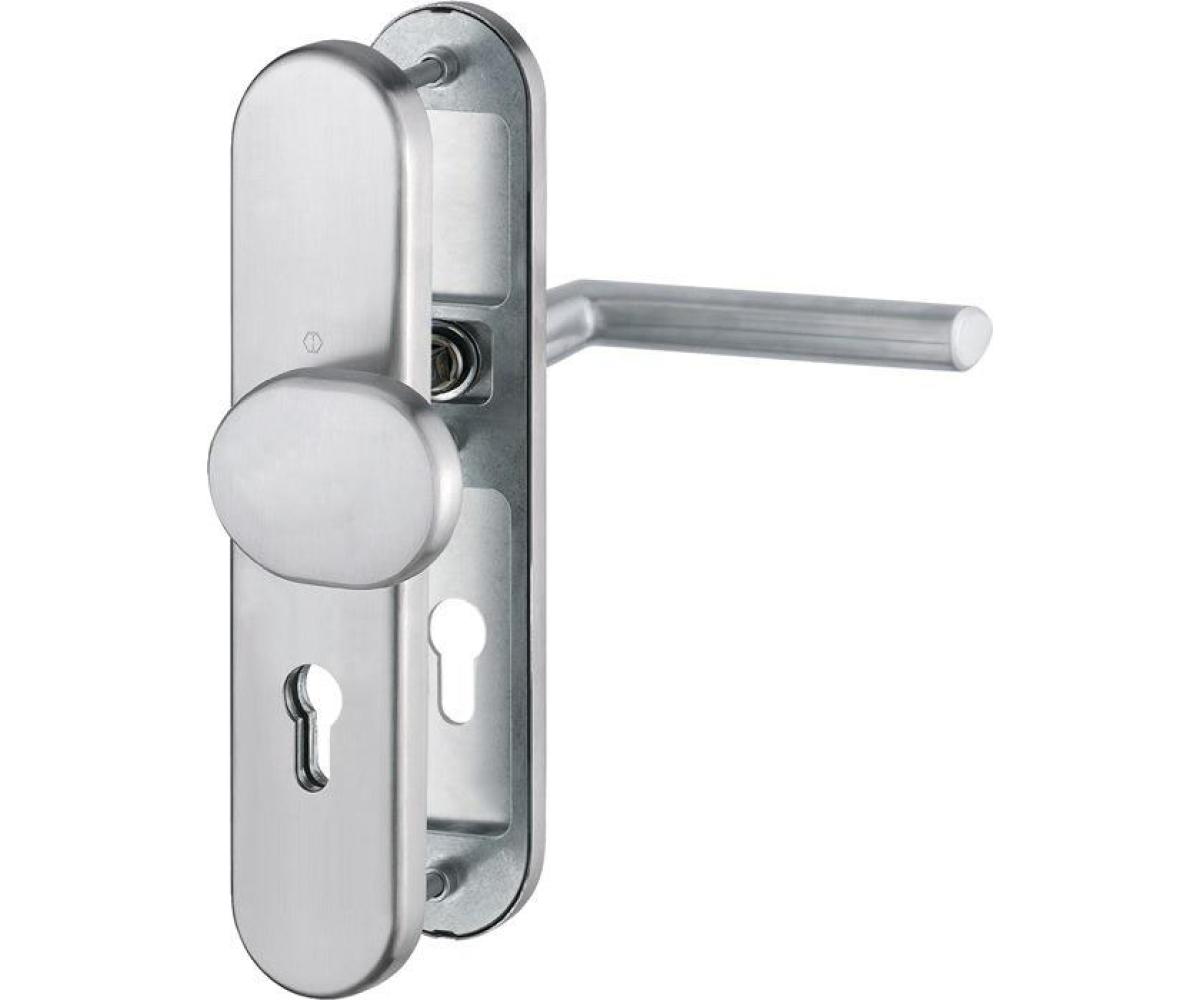

Hoppe Türbeschlag ZA 9/72 Amsterdam | Edelstahl

HOPPE-Edelstahl-Feuerschutz-Schutz-Langschild-Wechselgarnitur mit Zylinder-Abdeckung für Außen-/Wohnungsabschluss-Türen (ES1) (SK2):

Für die Bemessung des Schutzbeschlags messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss) des Schlosses und den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A. Messen Sie nun die Stärke des Türblattes. Wechselgarnituren mit außen Knauf und innen Türgriff haben meistens eine Profilzylinderlochung (PZ). Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!


• Vierkant 9 mm (Schlossnuss)
• Lochung Abstand Maß A=72 mm zwischen Schlossnuss und PZ
• Türstärke 42-47 mm
• Randhöhe außen 12 mm, innen 10 mm
• Schlüsselloch PZ = Profilzylinder
• Farbe: F69 Edelstahl matt

• geprüft nach DIN EN 1906: 47-D1142U (SK2), zertifiziert nach DIN 18257 ES1 und DIN 18273, Objekt-Garnitur
• Lagerung: außen gekröpfter Knopf fest, ummontierbar; innen Türgriff fest/drehbar, wartungsfreies Gleitlager
• Verbindung: HOPPE-FDW-Profilvollstift
• Zylinder-Abdeckung: gehärteter Stahl, für vorstehende Zylinderlänge 10-18 mm
• Unterkonstruktion: außen Stahl, innen Zamak/Stahl, Stütznocken
• Befestigung: verdeckt, durchgehend, Gewindeschrauben M6

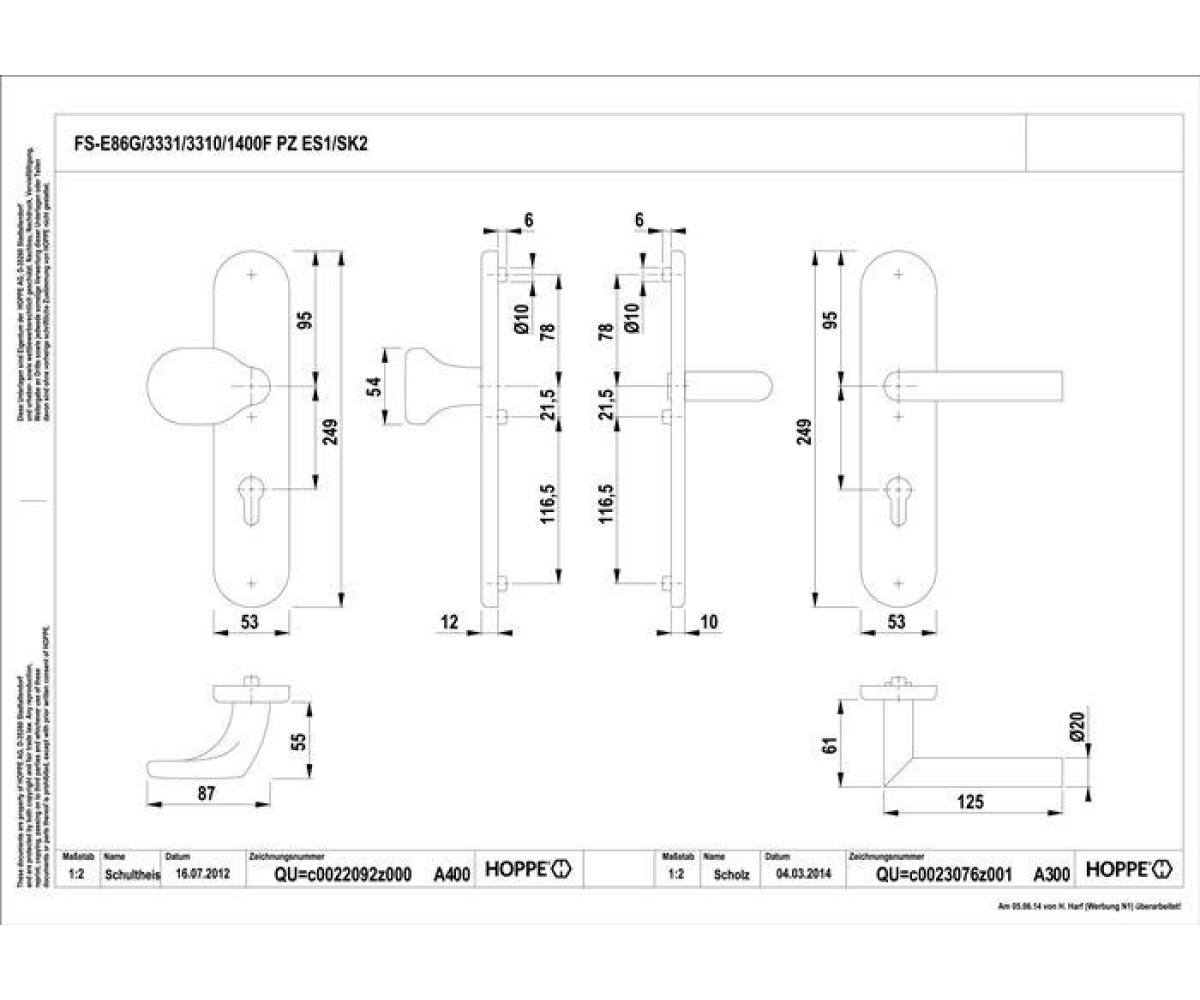

Bitte auf nebenstehende Zeichnung klicken, um die Zeichnung zu vergrößern.

Lieferumfang:

• Wechselgarnitur Aluminium
• Außenschild und Innenschild, Stahl-Unterkonstruktion
• Schraubensatz für Tür 42-47 mm
