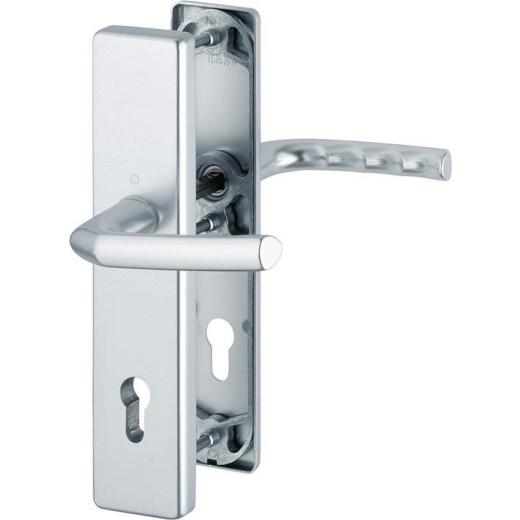

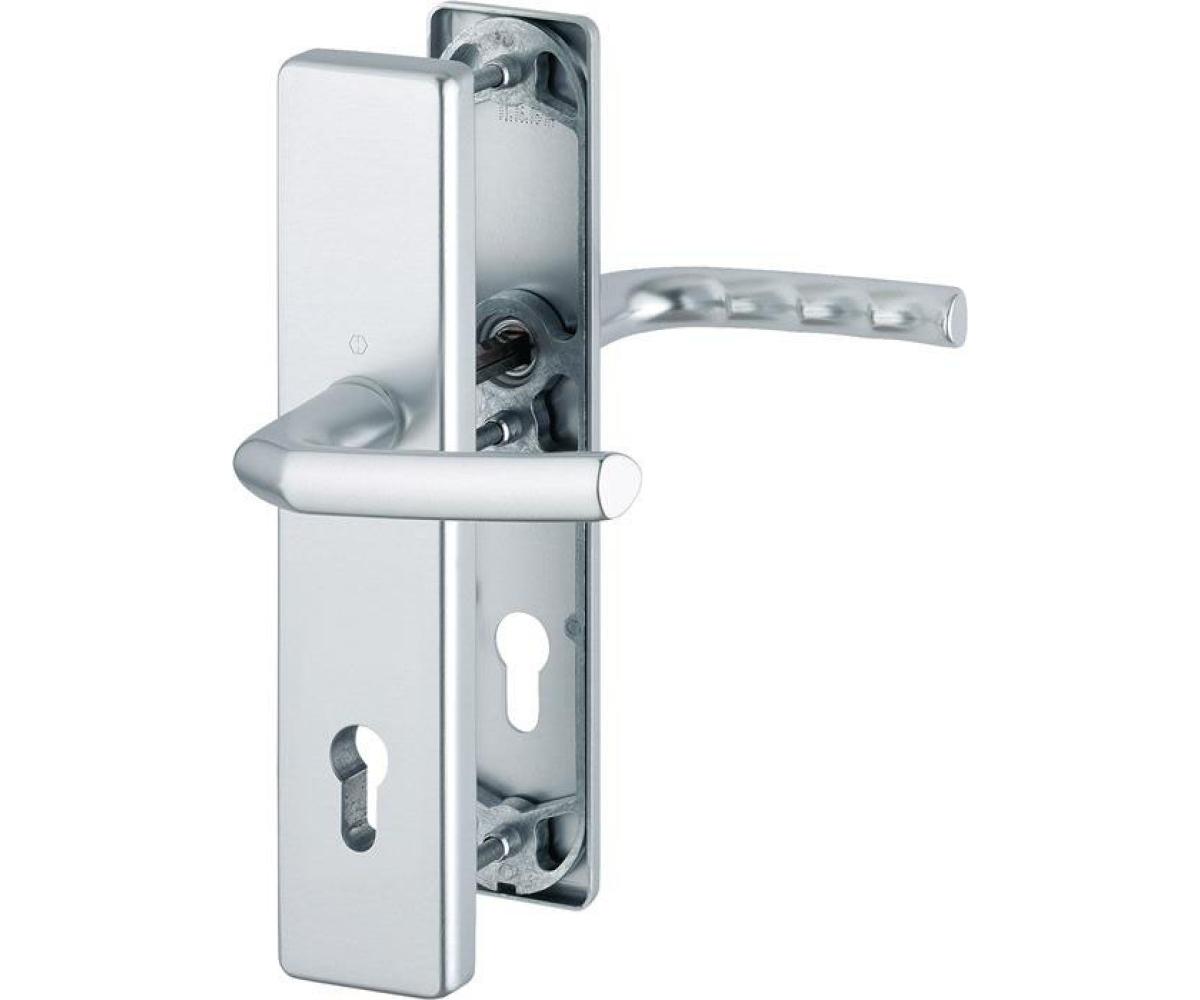

Hoppe Türbeschlag 10/92 Birmingham | Alu natur (Griff/Griff)

HOPPE-Aluminium-Schutz-Langschild-Türgriff-Garnitur für Außen-/Wohnungsabschluss-Türen (ES0) (SK1):

Für die Bemessung des Schutzbeschlags messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss) des Schlosses und den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A. Messen Sie nun die Stärke des Türblattes. Wechselgarnituren mit außen Knauf und innen Türgriff haben meistens eine Profilzylinderlochung (PZ). Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!


• Vierkant 10 mm (Schlossnuss)
• Lochung Abstand Maß A=92 mm zwischen Schlossnuss und PZ
• Türstärke 67-72 mm
• Randhöhe außen 12 mm, innen 8 mm
• Farbe: F1 Alu natur
• Schlüsselloch PZ = Profilzylinder
• erfüllt die Anforderungen nach DIN 18257 ES0 (SK1)
• Lagerung: Türgriffe lose, wartungsfreie Gleitlager
• Verbindung: HOPPE-Profilstift (Stift-/Lochteil)
• Unterkonstruktion: Zamak, Stütznocken
• Befestigung: innen sichtbar, durchgehend, Gewindeschrauben M6

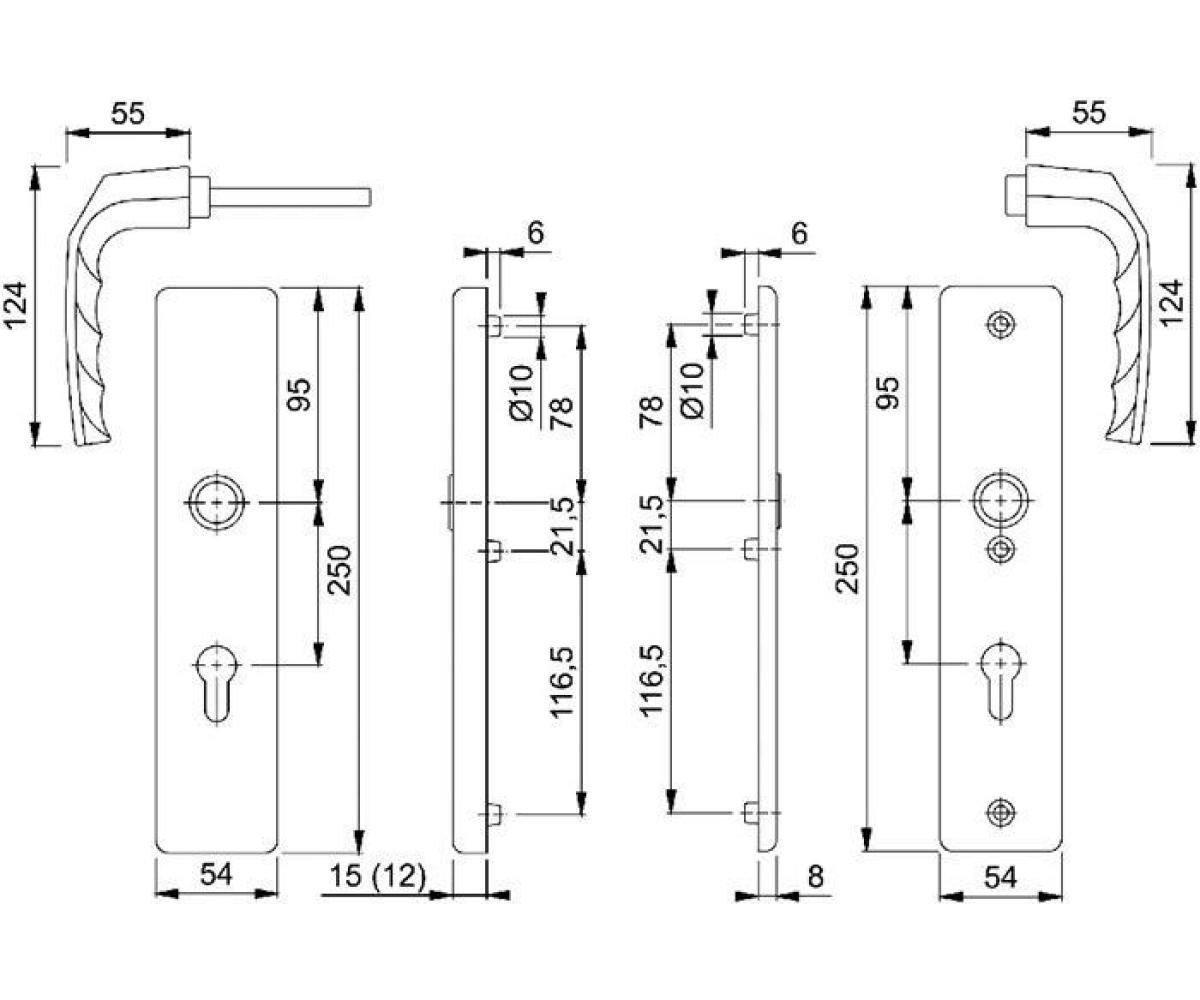

Bitte auf nebenstehende Zeichnung klicken, um die Zeichnung zu vergrößern.

Lieferumfang:

• Wechselgarnitur Aluminium natur
• Zamak-Unterkonstruktion
• Schraubensatz für Tür 67-72 mm
