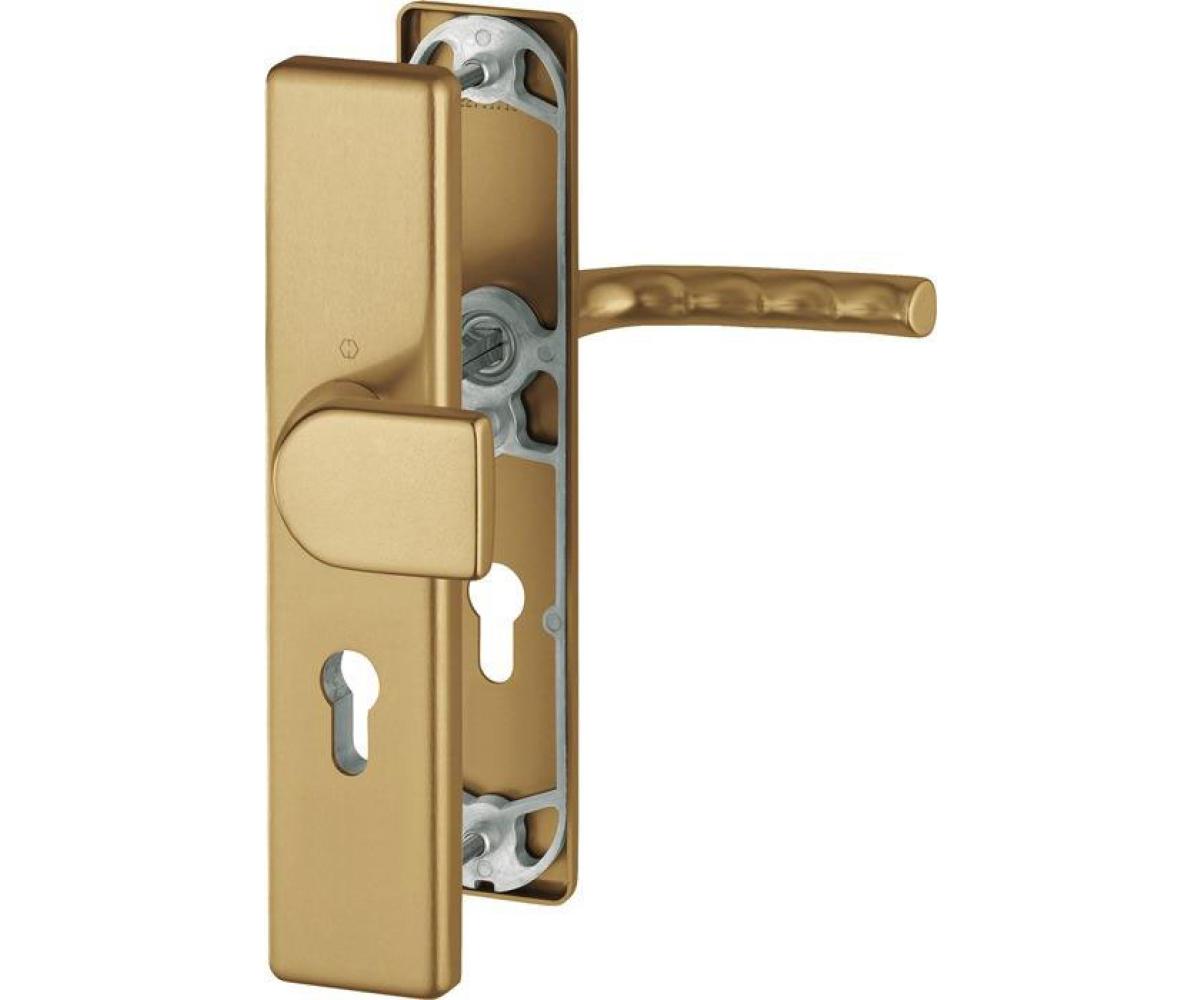

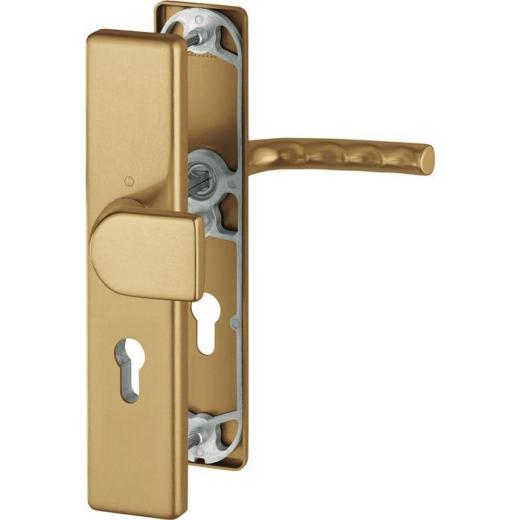

Hoppe Türbeschlag 8/72 Birmingham | Alu Bronze (Knauf/Griff)

HOPPE-Aluminium-Schutzbeschlag, Wechselgarnitur (ES0) (SK1):

Für die Bemessung des Schutzbeschlags messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss) des Schlosses und den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A. Messen Sie nun die Stärke des Türblattes. Wechselgarnituren mit außen Knauf und innen Türgriff haben meistens eine Profilzylinderlochung (PZ). Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!


• Vierkant 8 mm (Schlossnuss), bei Vierkant-Auswahl über 8 mm werden entsprechende Hülsen mitgeliefert
• Lochung Abstand Maß A=72 mm zwischen Schlossnuss und PZ
• Türstärke 37-42 mm
• Randhöhe außen 12 mm, innen 8 mm
• Farbe: Bronze
• Schlüsselloch PZ = Profilzylinder

• erfüllt die Anforderungen nach DIN 18257 ES0 (SK1)
• Lagerung: außen gekröpfter Knopf fest, ummontierbar; innen Türgriff lose, wartungsfreies Gleitlager
• Verbindung: HOPPE-FDW-Profilstift (Lochteil)
• Unterkonstruktion: Zamak, Stütznocken
• Befestigung: innen sichtbar, durchgehend, Gewindeschrauben M6

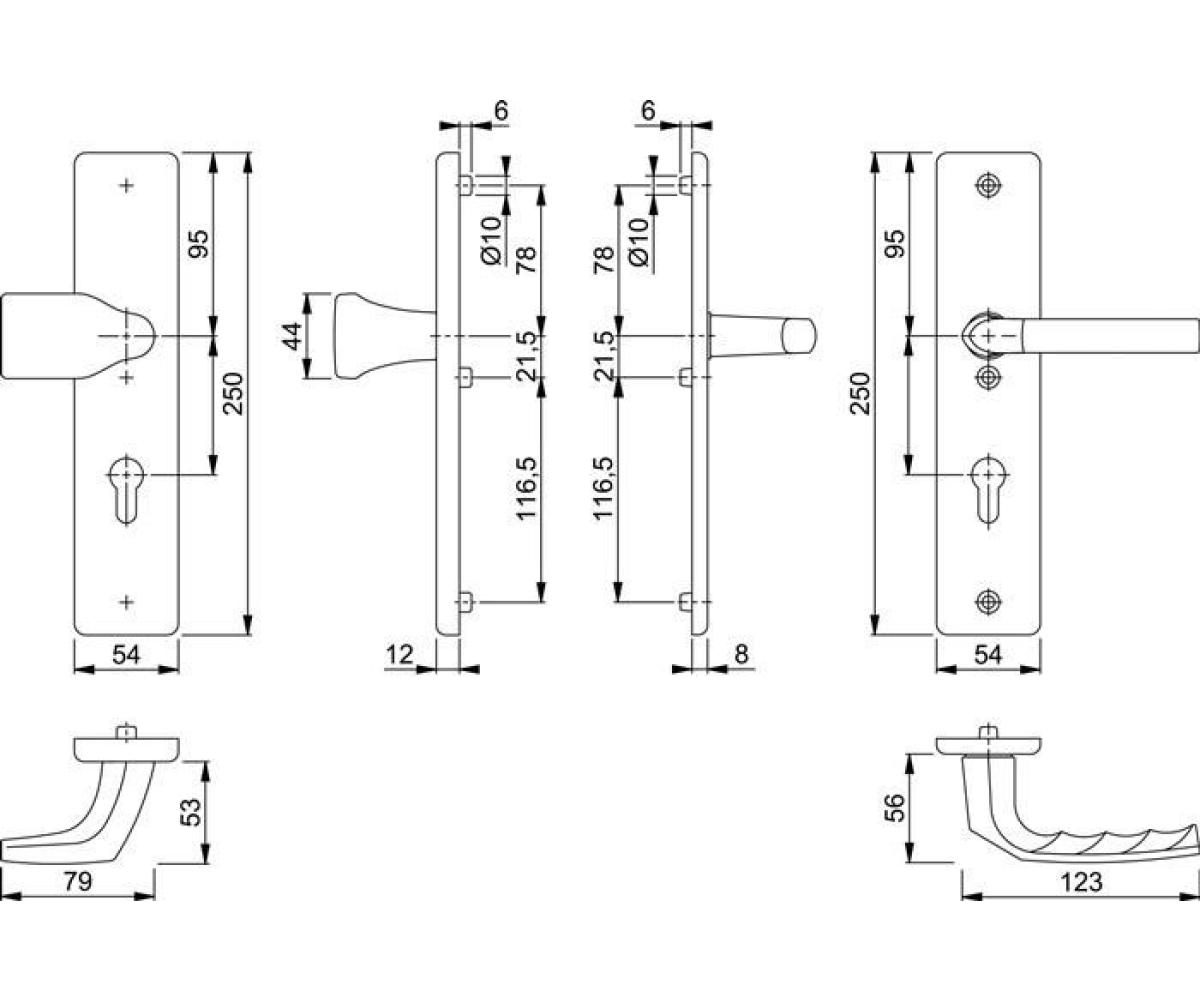

Bitte auf nebenstehende Zeichnung klicken, um die Zeichnung zu vergrößern.

Lieferumfang:

• Wechselgarnitur Aluminium Bronze
• Zamak-Unterkonstruktion
• Schraubensatz für Tür 37-42 mm
