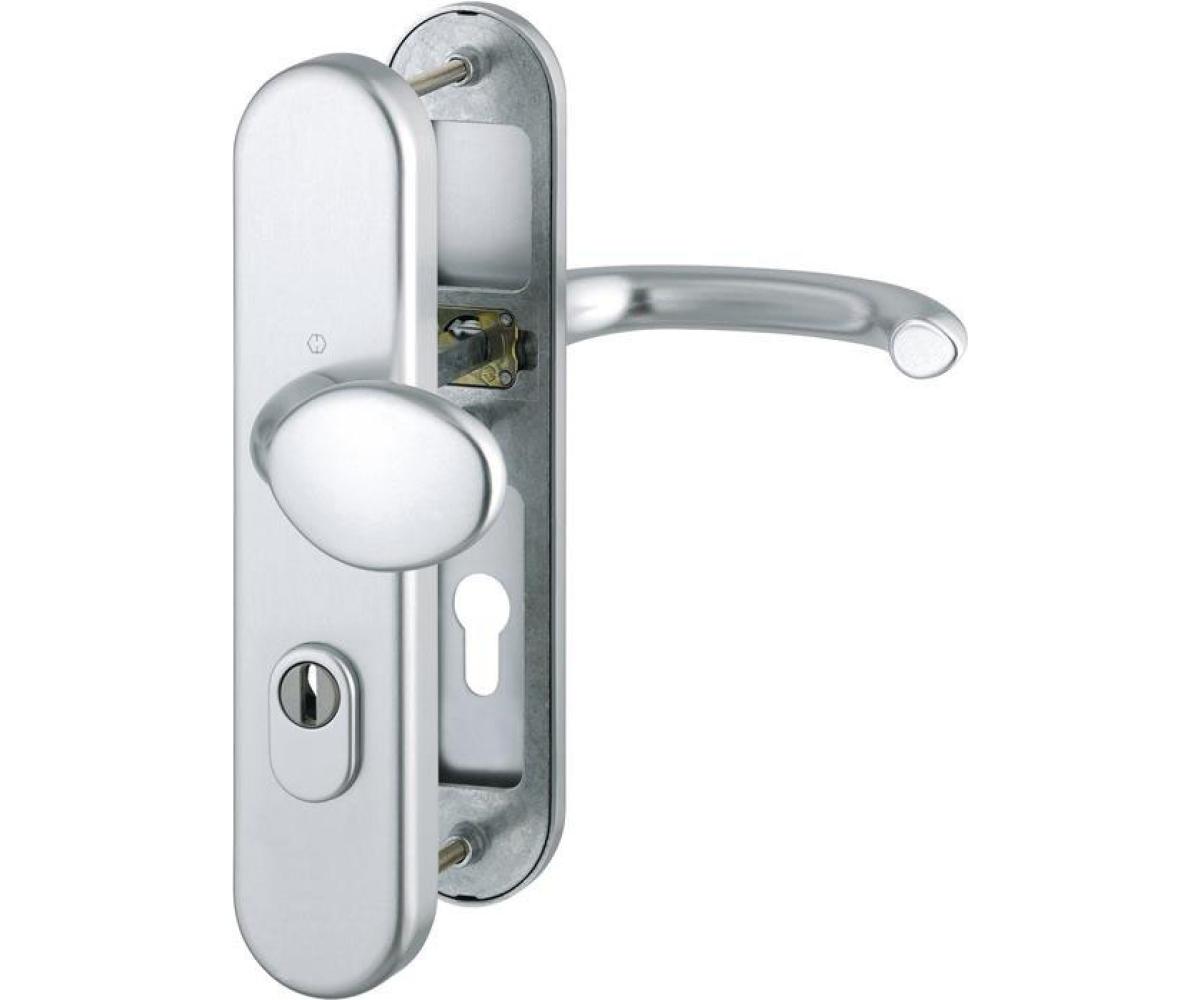

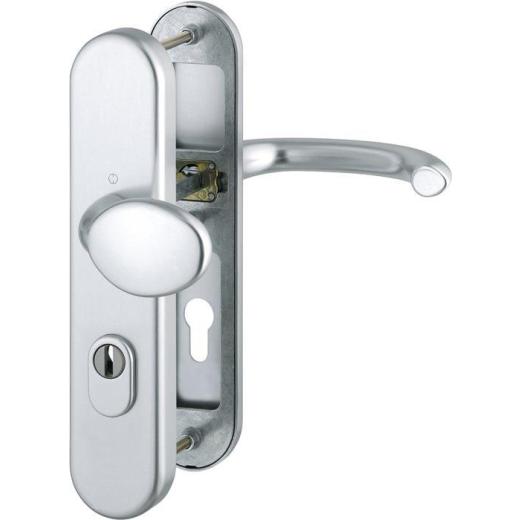

Hoppe Türbeschlag ZA 8/72 Marseille | Alu F1 natur

HOPPE-Aluminium-Schutzbeschlag, Wechselgarnitur (ES1) (SK2):

Für die Bemessung des Schutzbeschlags messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss) des Schlosses und den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A. Messen Sie nun die Stärke des Türblattes. Wechselgarnituren mit außen Knauf und innen Türgriff haben meistens eine Profilzylinderlochung (PZ). Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!


• Vierkant 8 mm (Schlossnuss), bei Vierkant-Auswahl über 8 mm werden entsprechende Hülsen mitgeliefert
• Lochung Abstand Maß A=72 mm zwischen Schlossnuss und PZ
• Türstärke 41-46 mm
• Randhöhe außen 15 mm, innen 10 mm
• Schlüsselloch PZ = Profilzylinder
• Farbe: F1 Alu natur
• geprüft nach DIN EN 1906: 37-0142A (SK2), zertifiziert nach DIN 18257 ES1, Objekt-Garnitur
• Lagerung: außen gekröpfter Knopf fest, ummontierbar; innen Türgriff lose, Rückholfeder rechts/links verwendbar, wartungsfreies Gleitlager
• Verbindung: HOPPE-FDW-Vollstift (Lochteil)
• Zylinder-Abdeckung: gehärteter Stahl, für vorstehende Zylinderlänge 10-18 mm
• Unterkonstruktion: außen Stahl, innen Zamak, Stütznocken
• Befestigung: innen sichtbar, durchgehend, Gewindeschrauben M6

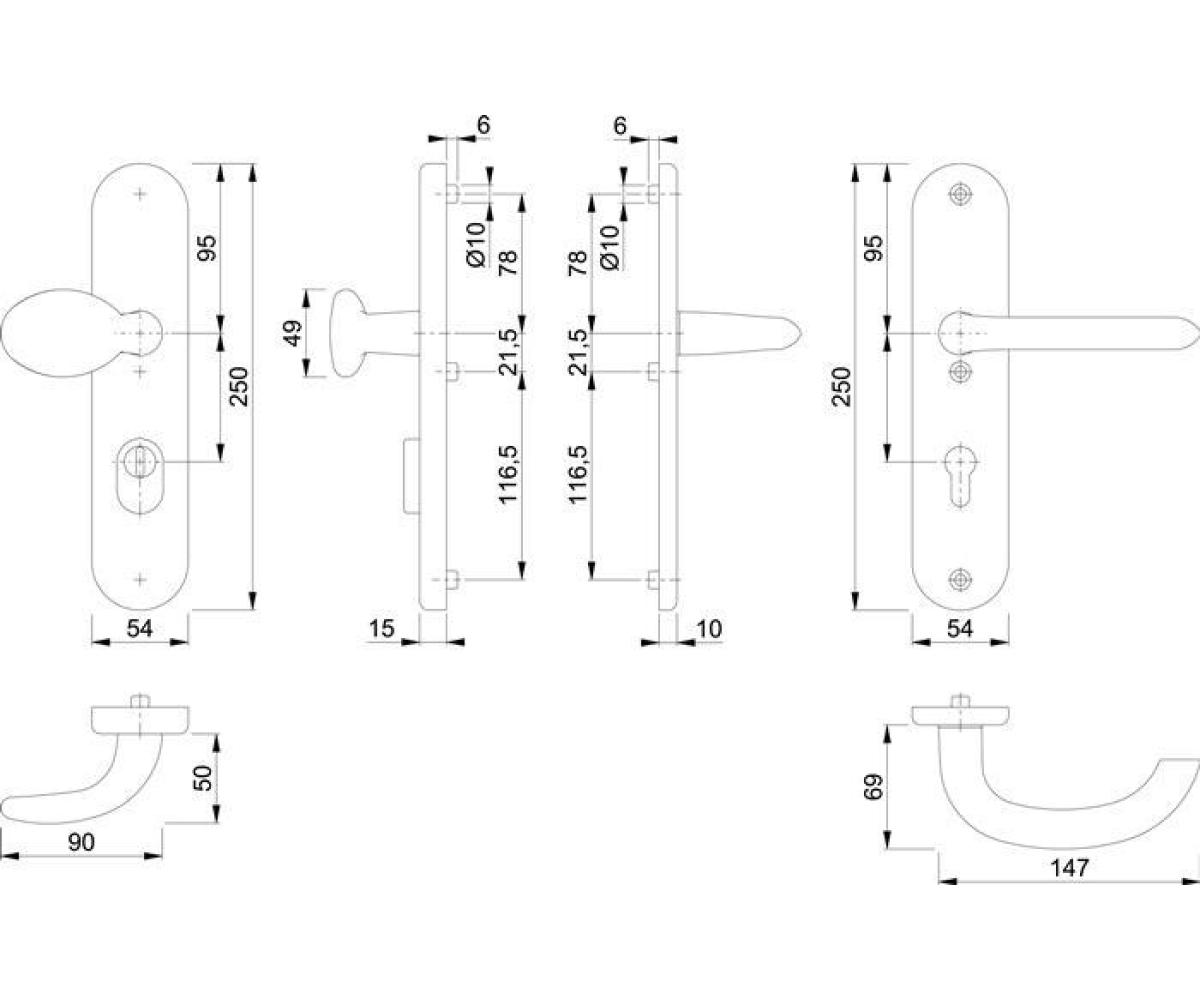

  Bitte auf nebenstehende Zeichnung klicken, um die Zeichnung zu vergrößern.

Lieferumfang

• Wechselgarnitur Aluminium
• Außenschild Stahl-Unterkonstruktion
• Innenschild Zamak-Unterkonstruktion
• Schraubensatz für Tür 41-46 mm
