Hoppe Türbeschlag ZA 10/92 | Tôkyô - Aluminium

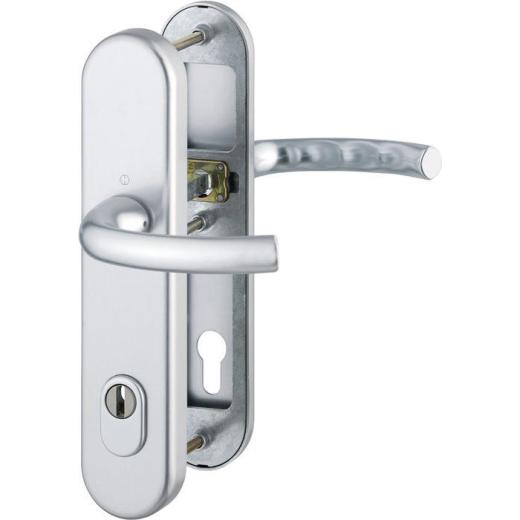

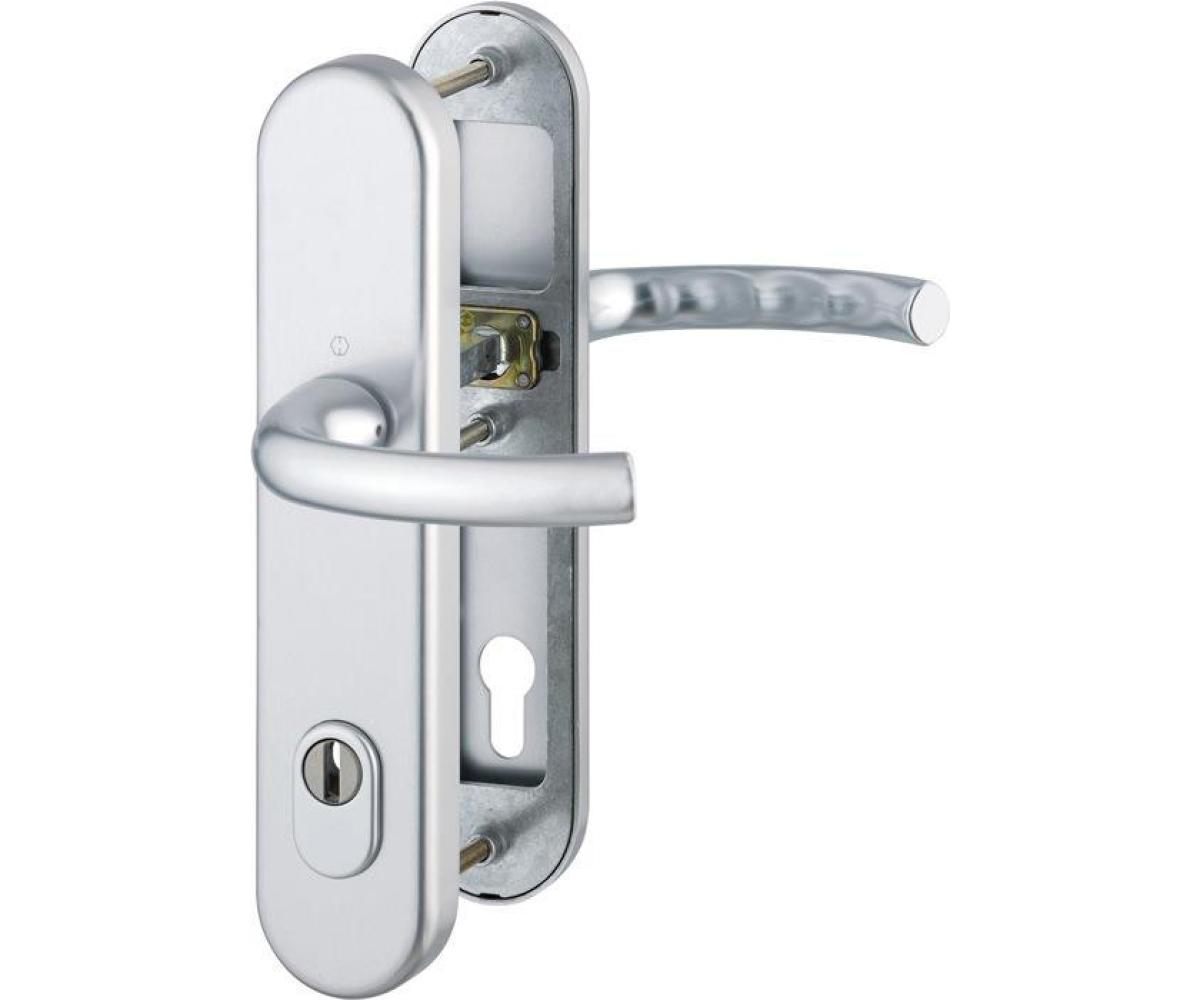

HOPPE-Aluminium-Schutz-Langschild-Türgriff-Garnitur für Außen-/Wohnungsabschluss-Türen (ES1) (SK2):

Für die Bemessung des Schutzbeschlags messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss) des Schlosses und den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A. Messen Sie nun die Stärke des Türblattes. Wechselgarnituren mit außen Knauf und innen Türgriff haben meistens eine Profilzylinderlochung (PZ). Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!


• Vierkant 10 mm (Schlossnuss)
• Lochung Abstand Maß A=92 mm zwischen Schlossnuss und PZ
• Türstärke 66-71 mm
• Randhöhe außen 15 mm, innen 10 mm
• Farbe: F1 Alu natur
• Schlüsselloch PZ = Profilzylinder
• Zylinder-Abdeckung ZA aus gehärtetem Stahl für vorstehende Zylinderlänge 10-18 mm

• geprüft nach DIN EN 1906: 37-0142A (SK2), zertifiziert nach DIN 18257 ES1, Objekt-Garnitur
• Lagerung: Türgriffe lose, Rückholfeder rechts/links verwendbar, wartungsfreie Gleitlager
• Verbindung: HOPPE-Schnellstift mit FDW-Vollstift (Lochteil)
• Zylinder-Abdeckung: gehärteter Stahl, für vorstehende Zylinderlänge 10-18 mm
• Unterkonstruktion: außen Stahl, innen Zamak, Stütznocken
• Befestigung: innen sichtbar, durchgehend, Gewindeschrauben M6

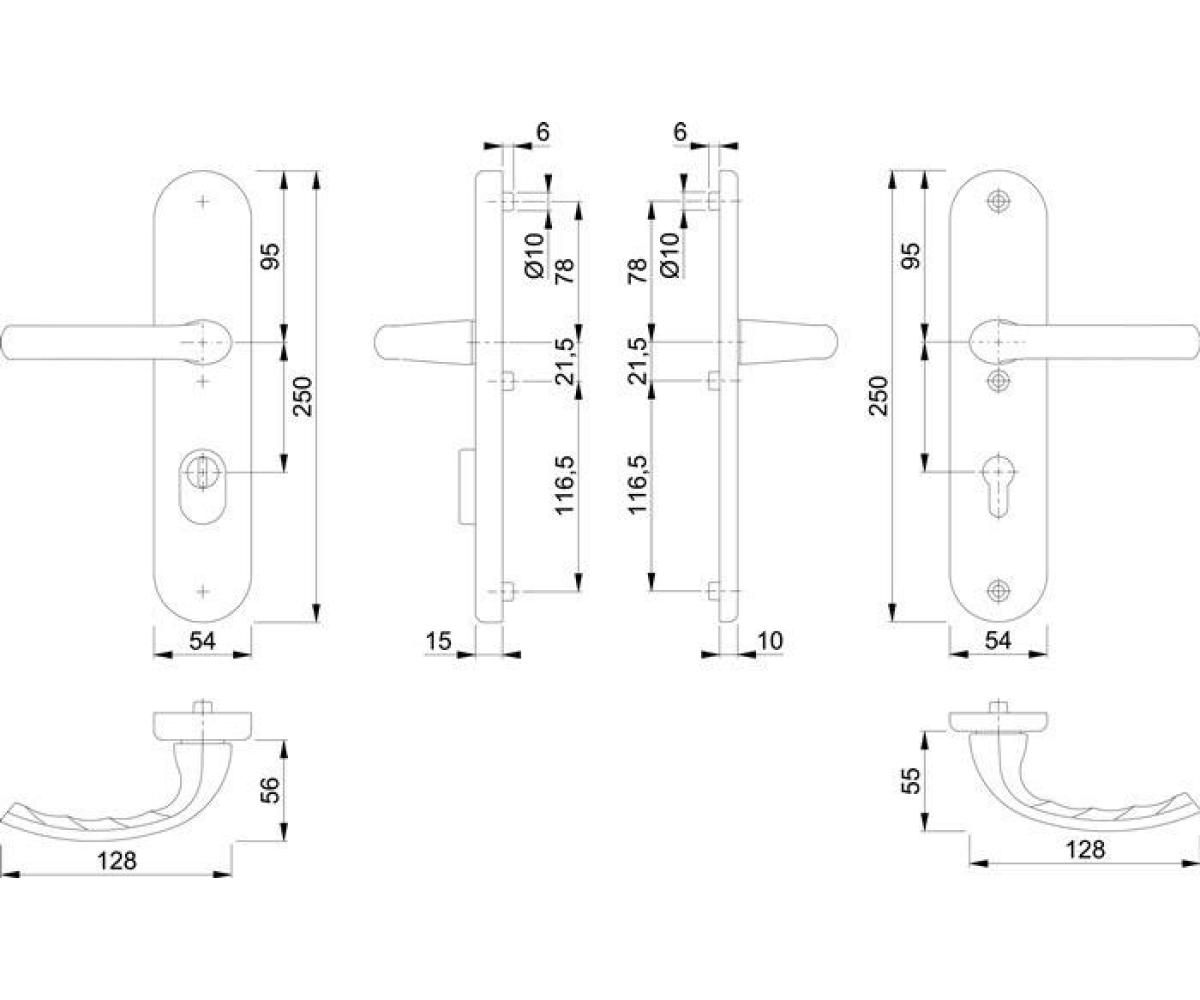

Bitte auf nebenstehende Zeichnung klicken, um die Zeichnung zu vergrößern.

Lieferumfang:

• Wechselgarnitur Aluminium
• Zamak-Unterkonstruktion
• Schraubensatz für Tür 66-71 mm
