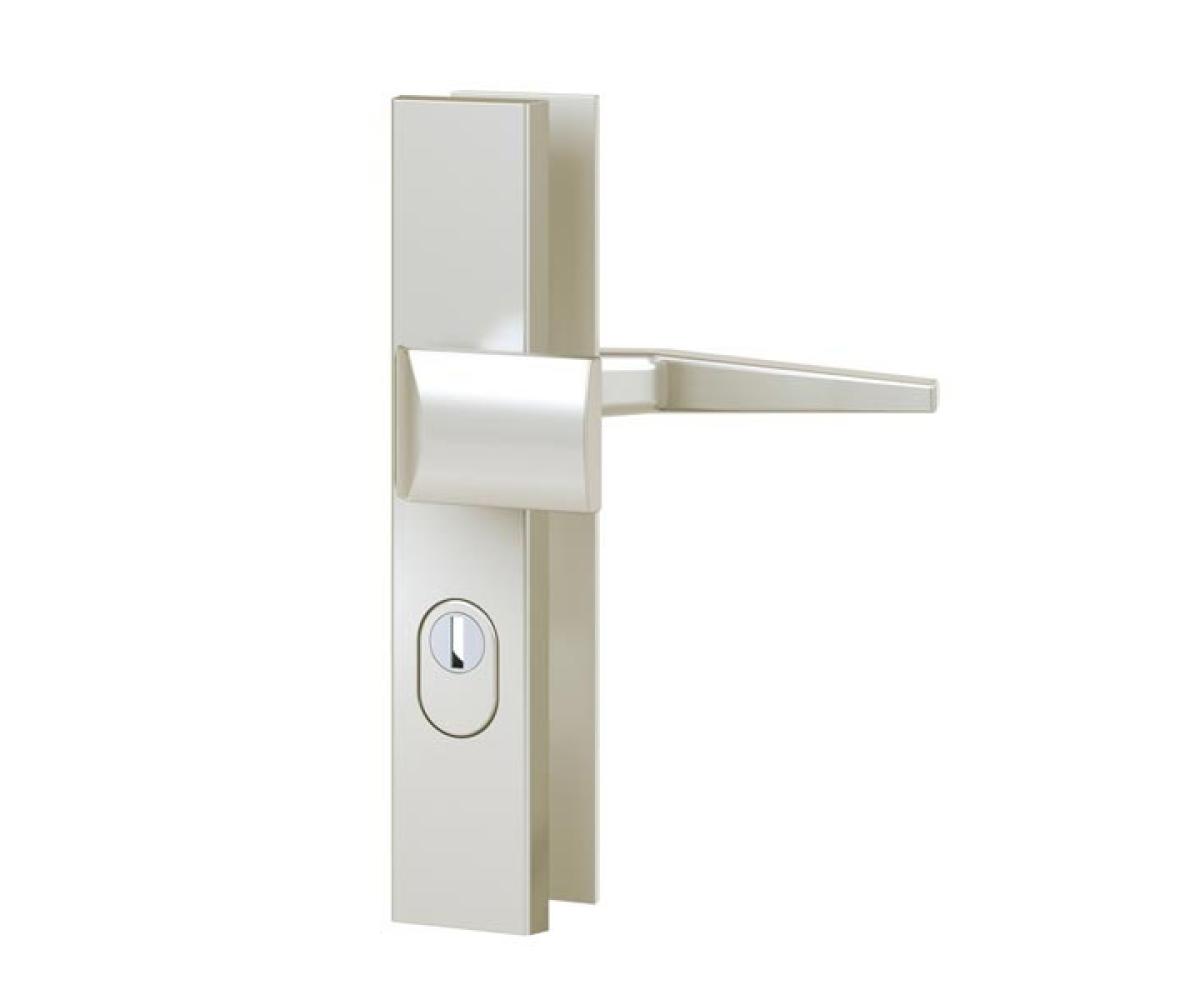

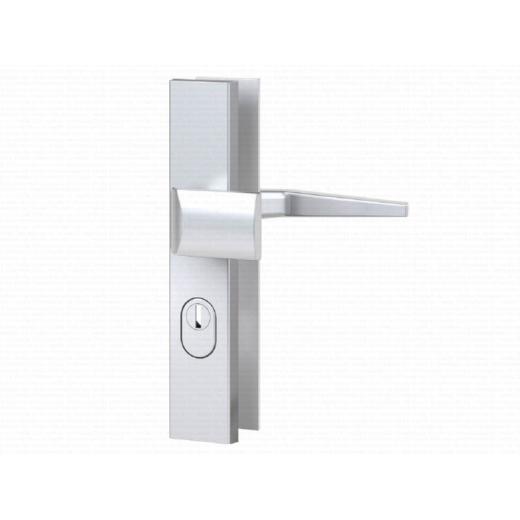

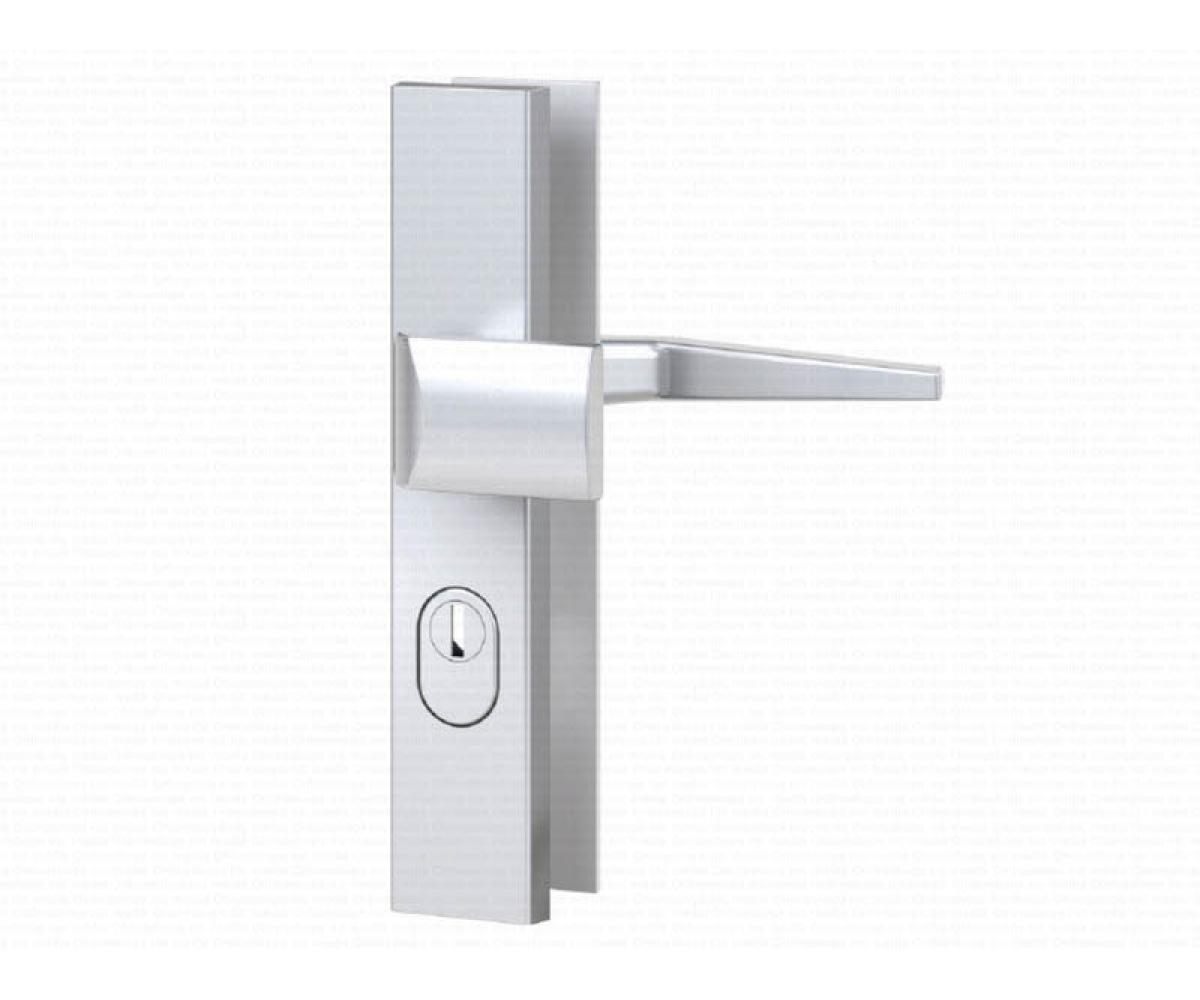

Aluminium-Vollmaterial-Schutzbeschlag, | Langschild eckig (PZ), Wechsel-Garnitur mit Zylinderabdeckung

VMS - ES0 ZA Vollmaterial-Schutzbeschlag, Langschildgarnitur

Bemessung des Schutzbeschlags:

• Schritt 1 - messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss)
• Schritt 2 - messen Sie den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A
• Schritt 3 - Messen Sie nun die Stärke des Türblattes

Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!

technische Daten:

 Achtung: Schlossnuss 8,5 mm ist österreichische Norm!

Bitte klicken Sie auf die nebenstehende technische Zeichnung um sich die technischen Abmessungen zu veranschaulichen!

Artikelbeschreibung:

• Vollmaterial-Schutzbeschlag mit Zylinderabdeckung
• Schutzklasse nach DIN 18257:2003-03 (ES0 / SK1 / gering einbruchhemmend)
• Langschild eckig
• Knopf: eckig gekröpft (DIN rechts / links verwendbar)
• Drücker: Standard
• Türstärke: 38 - 42 mm
• Zylinderüberstand: 10 - 17 mm
• Innen sichtbare Verschraubung

Auswahlmöglichkeiten:

• farbliche Ausführung: F1 / F2
• Lochanstand (A): 72 / 88 / 92 mm

DIN links: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder links, spricht man von DIN links.

DIN rechts: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder rechts, spricht man von DIN rechts.
