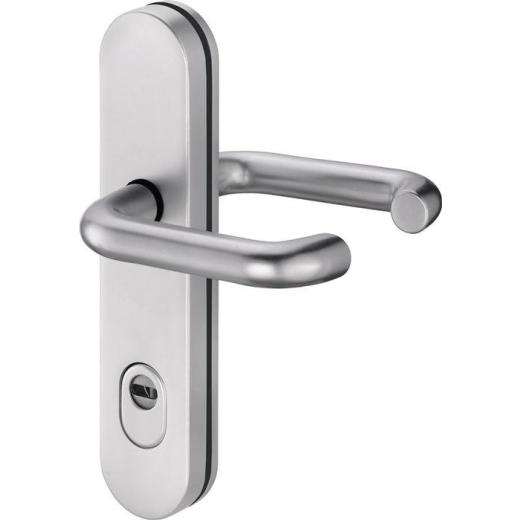

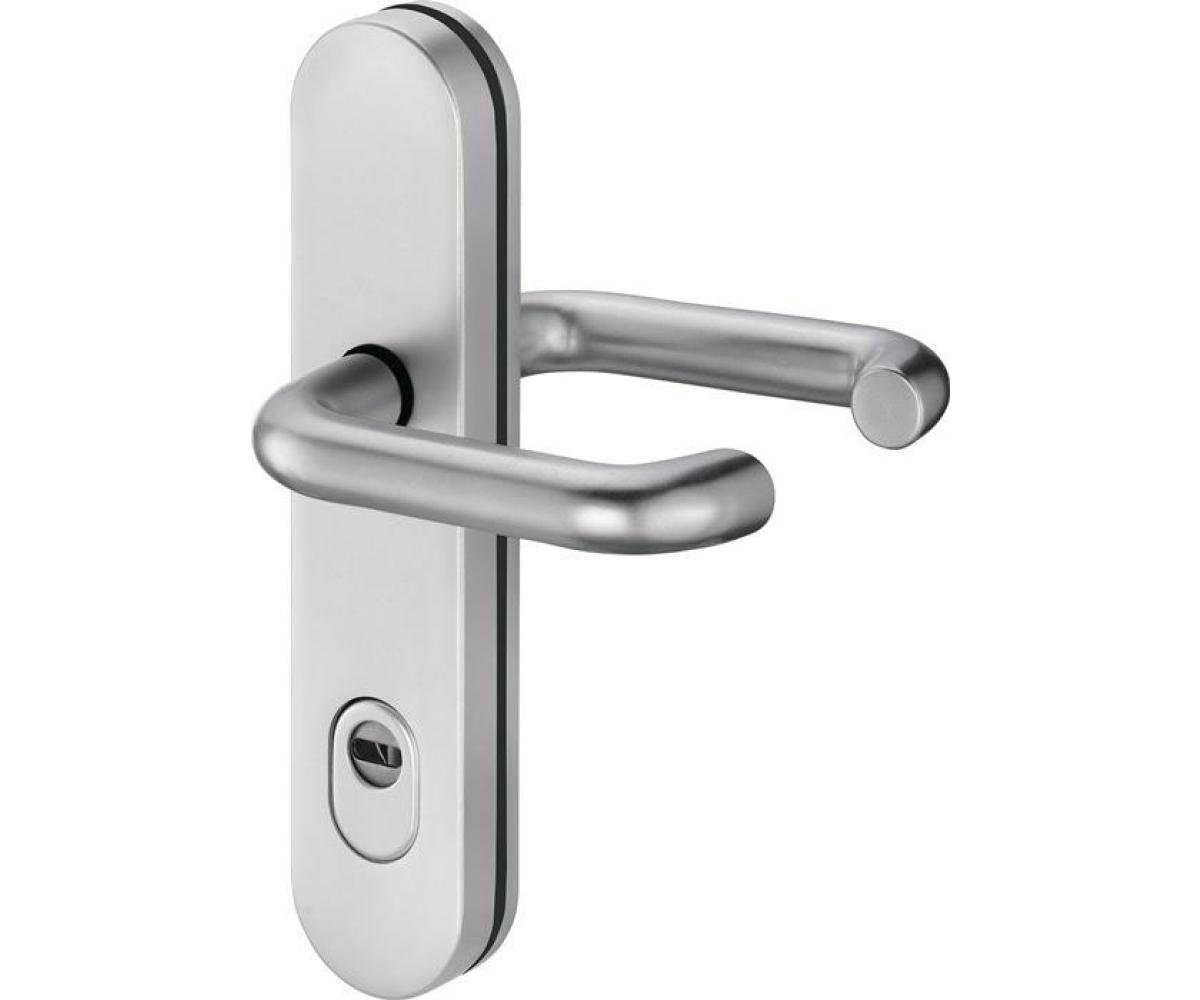

edi - Schutzgarnitur Logo 8755/9203 Alu.F1 92 mm 65-75 mm

Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet · Stärke Innenschild = 8 mm · Drücker-Lagerung: lose · Drückertyp und -stärke: 103 mit Ø 22 mm, bzw. bei Alu 8 mm VKT = 104 mit Ø 18 mm · Knopfausführung bei Wechselgarnitur: Modell …/0272 und …/0292 = K2 (gekröpft), bzw. Modell …/0772 und …/0792 = K7 (gerade) · Stütznocken: M6, Ø 10 mm anbohrgeschützt · Verschraubung: 3-fach M6, verdeckt · Anbohrschutz beim Außenschild · Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde · mit Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand · DIN links / rechts · Widerstandsklasse ES1

Weitere technische Eigenschaften

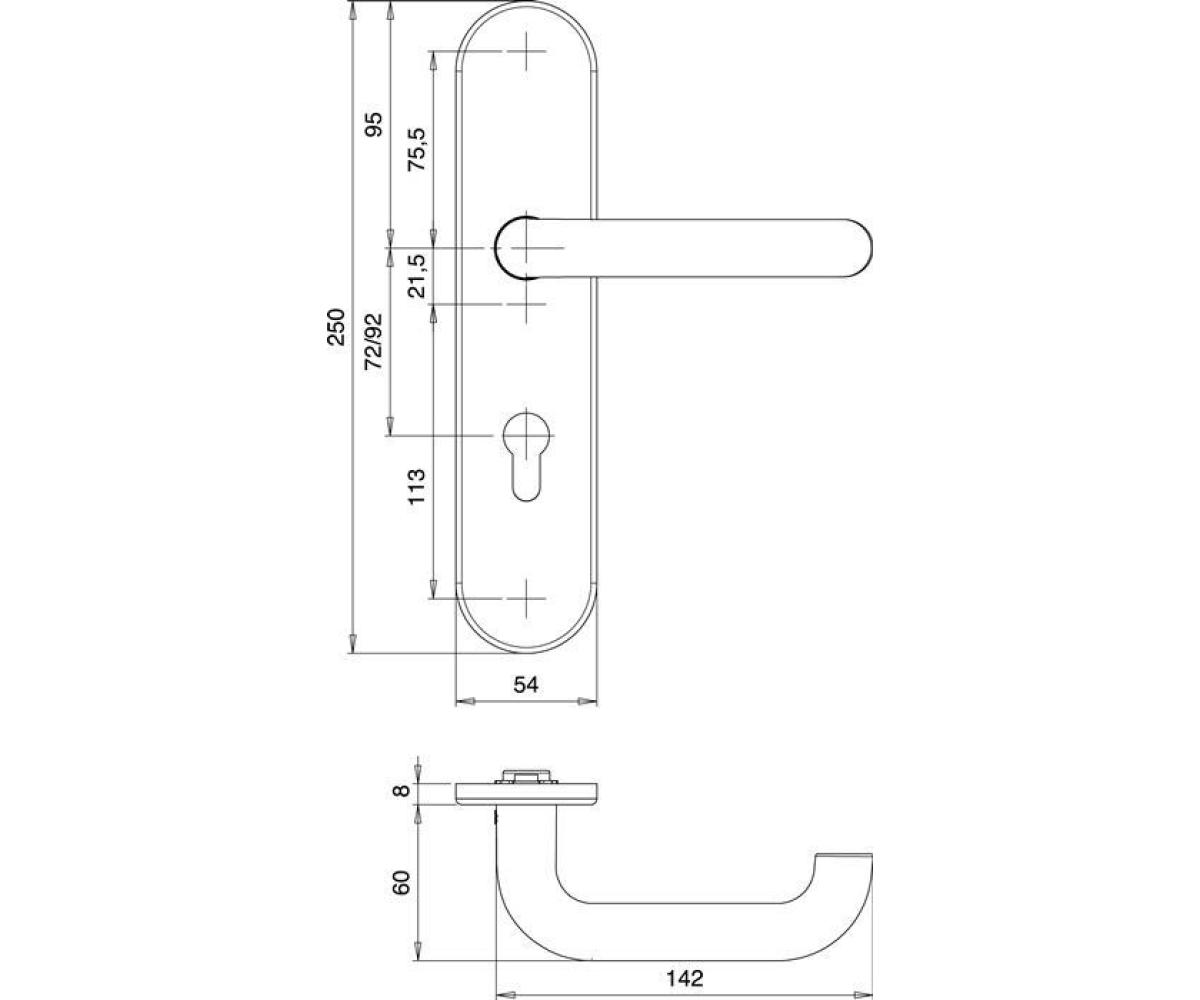

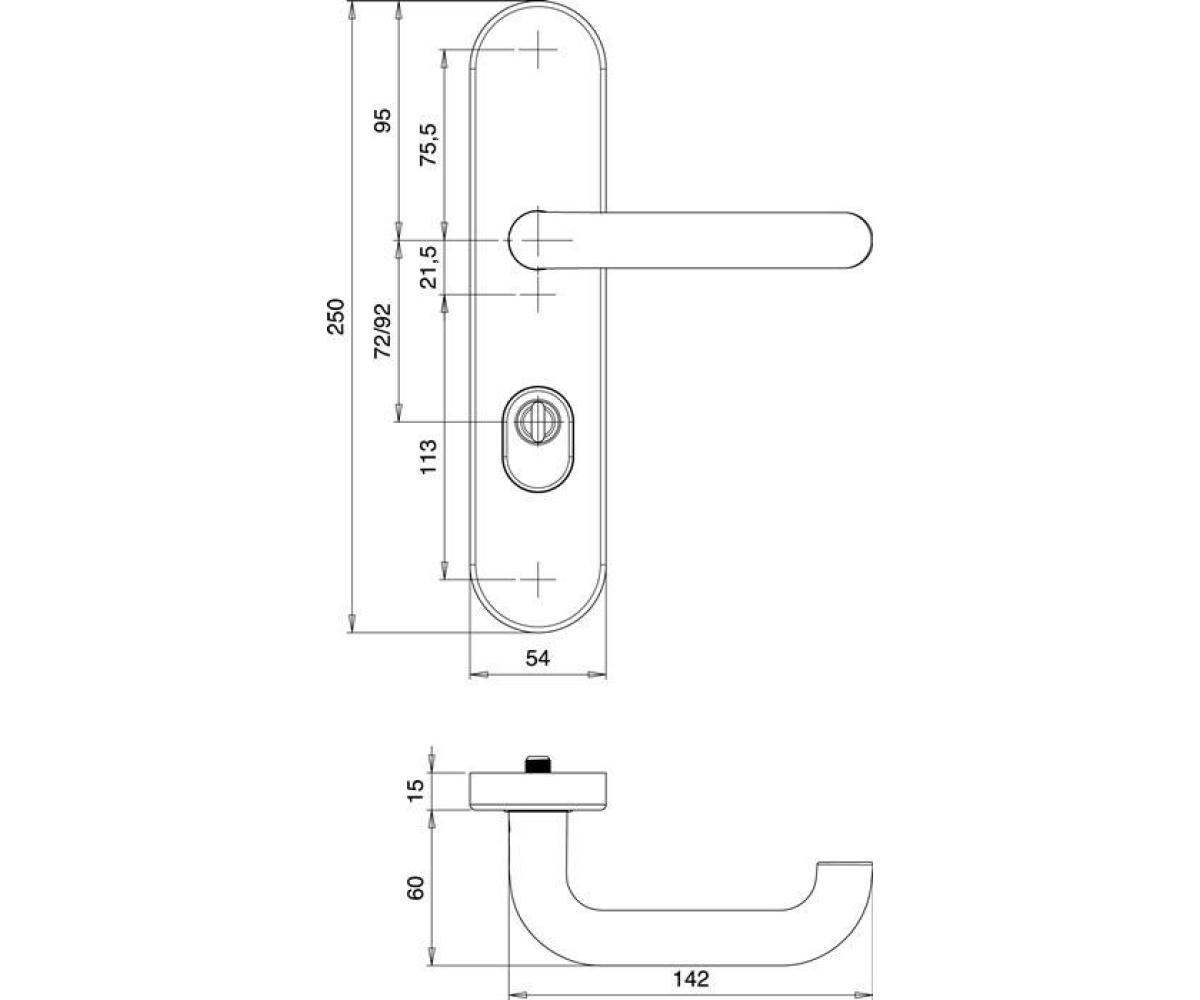

· Breite: 54mm · Länge: 250mm · Abdeckung: mit Zylinderabdeckung · Schildstärke: 15 mm

Technische Daten

Material	Aluminium
Ausführung	Drückergarnitur
Oberfläche	F1 / naturfarbig
Entfernung	92 mm
für Türstärke	65-75 mm
Vierkant	10 mm
Farb-Nr.	F1
Modell	Logo 8755/9203
Anschlagrichtung	DIN links / rechts
Widerstandsklasse	ES 1
Zylinderabdeckung	mit ZA
Norm	DIN 18257
Lochung	PZ
Marke	EDI
